La cappa a flusso laminare verticale Bio Activa è stata studiata per la protezione globale di operatore, prodotto e ambiente.
Le cabine Biohazard in classe II tipo A1 e A2 (ex A/B3) sono cappe con apertura frontale, richiamo d’aria dall’esterno verso l’interno, flusso d’aria sterile laminare verticale in classe 100 (norme Federal Standard) all’interno della cabina e filtro assoluto HEPA in espulsione

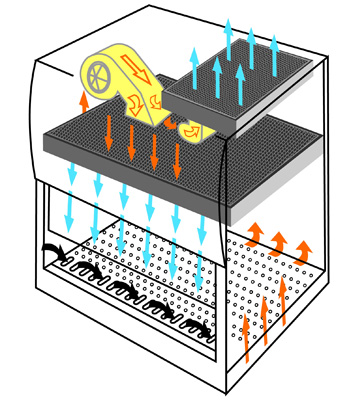

Principio di funzionamento: l’aria decontaminata dal filtro assoluto posto in downflow scende verticalmente con flusso laminare in Classe 100 sull’area di lavoro e ne attraversa il piano. L’aria contaminata viene aspirata dal motoventilatore posto nella parte superiore della cabina e convogliata in un plenum: qui circa il 70% viene nuovamente inviato nella zona di lavoro con filtrazione assoluta mentre il restante 30% viene espulso all’esterno (nel modello Plus con l’ausilio del secondo motoventilatore) previa filtrazione assoluta.
La massa d’aria aspirata e riciclata dal motoventilatore principale mantiene il canale di ripresa in pressione negativa.
L’aria espulsa viene reintegrata con un’uguale quantità di aria ambiente aspirata attraverso l’apertura frontale, creando una barriera frontale d’isolamento nella zona d’accesso all’area di lavoro
Campi di applicazione:
- Colture cellulari di origine umana, animale e vegetale.
- Laboratori di microbiologia, virologia e ematologia.
- Controllo qualità nell’industria farmaceutica, cosmetica e alimentare.
- Manipolazione di DNA ricombinate
La cappa a flusso laminare verticale Bio Activa Standard è una cabina di sicurezza contro rischi biologici (BIOHAZARD), con zona di lavoro protetta da flusso laminare verticale in classe 100 (Federal Std 209 E), versione da banco, classificata classe II tipo A1 e quindi idonea alla manipolazione di patogeni a basso/medio rischio biologico.
La cappa è costruita in conformità a:
- Normativa Europea UNI-EN 12469
- Normativa Europea EN 1822 (per filtri assoluti HEPA)
- Comitato Elettrotecnico Italiano (CEI 66.5)
- Normativa UNI-CIG
La cappa a flusso laminare verticale Bio Activa Plus è una cabina di sicurezza contro rischi biologici (BIOHAZARD), con zona di lavoro protetta da flusso laminare verticale in classe 100 (Federal Std 209 E), versione da banco, classificata classe II tipo A1/A2 e quindi idonea alla manipolazione di patogeni a basso/medio rischio biologico.
La cappa è costruita in conformità a:
- Normativa Europea UNI-EN 12469
- Normativa Europea EN 1822 (per filtri assoluti HEPA)
- Comitato Elettrotecnico Italiano (CEI 66.5)
- Normativa UNI-CIG
- British Standard Institution (BSI 5726)
- Deutsches Institute fuer Normueng (DIN 12950)
Tutti i modelli sono inoltre conformi alle raccomandazioni espresse dall’OMS e dalla Commissione Nazionale per la lotta contro l’AIDS del Ministero della Sanità sulla sicurezza degli operatori sanitari.
CARATTERISTICHE PRINCIPALI
- Carpenteria esterna in lamiera di acciaio (spessore 15/10), verniciatura a polvere epossidica, RAL 7035

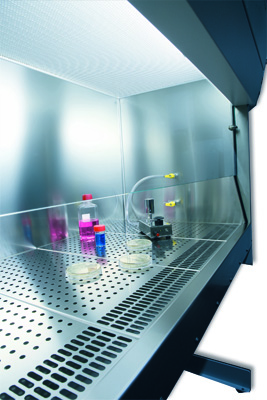

- Camera di lavoro: totalmente in acciaio inossidabile AISI 304L finitura scotch-brite
- Piano di lavoro forato, in acciaio inox AISI 304 finitura scotch-brite, diviso in settori facilmente estraibili e sterilizzabili in autoclave
- Capiente vasca di raccolta liquidi sottostante il piano di lavoro in acciaio inox
- Vetro frontale di protezione temperato antisfondamento (spessore 6 mm) apribile a a ribaltina per oltre 90°, con allarme acustico di errata condizione operativa, dotato di molle a gas per sistema anticaduta del vetro in apertura.
- Altezza apertura frontale: 200 mm (in posizione di lavoro)
- Due filtri assoluti (HEPA, classe H14), uno in downflow e uno in exhaust, estraibili dalla parte frontale e superiore, con efficienza superiore al 99,995% MPPS (ex 99,999% su particelle con diametro uguale o superiore a 0,3 μm), conformi a tutte le normative
- Prese DOP test sul flusso di mandata e sull’exhaust
- Predisposizione mediante collare Ø 250 mm per la eventuale canalizzazione all’esterno dell’aria espulsa (opzionale solo sui modelli Bio Activa Plus )
- Scheda elettronica controllata da un microprocessore

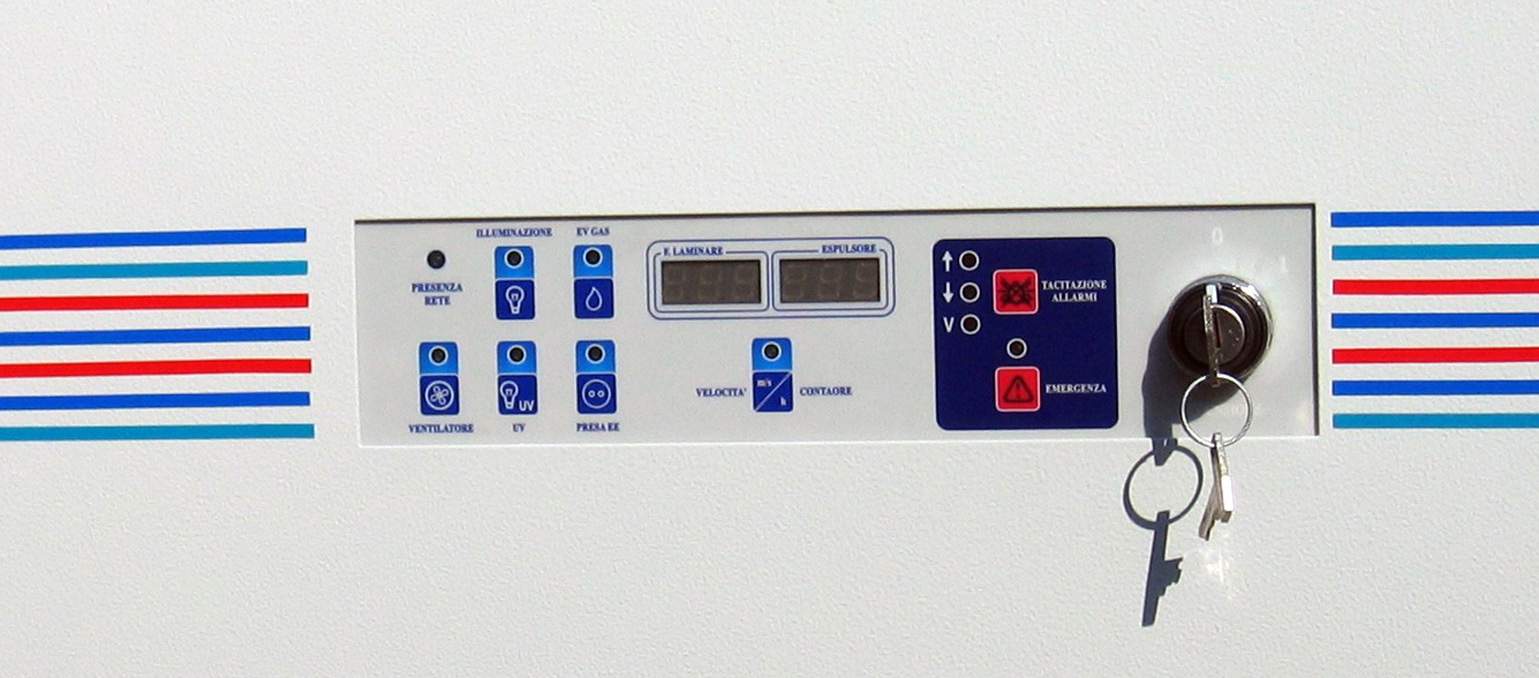

- Quadro di comando, con tastiera a membrana (soft touch) a protezione antistatica (grado di protezione IP55), con le seguenti funzioni:
– interruttore generale O/I con comando a chiave
– pulsante di azionamento motoventilatori
– pulsante accensione lampada fluorescente (interbloccata con lampada UV)
– pulsante accensione lampada UV (se installata) (interbloccata con lampada fluorescente)
– pulsante azionamento presa elettrica interna
– pulsante azionamento elettrovalvola controllo ingresso gas (se installata)
– pulsante di emergenza integrato su tastiera comandi, con possibilità di aumentare la velocità del flusso d’aria in espulsione (barriera protezione operatore)
– pulsante UP/DOWN per alzavetro elettrico
– display con lettura in tempo reale della velocità del flusso laminare verticale e della barriera frontale, espresso in metri/secondo:
• mod. Bio Activa Standard: digitale

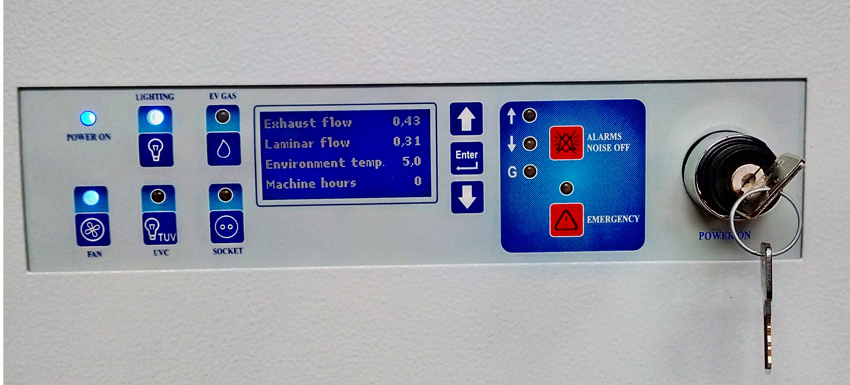

• mod. Bio Activa Plus: LCD
– contaore elettronico digitale di:
∗ funzionamento generale della macchina
∗ funzionamento lampada U.V.C. (se installata) con preavvertimento di fine vita lampada
– timer di funzionamento lampada U.V. a countdown impostabile dal cliente con autospegnimento a fine ciclo. Durante il countdown verrà visualizzato il tempo mancante allo spegnimento (se la lampada UV opzionanle è installata)
– timer di funzionamento della presa elettrica interna a countdown impostabile dal cliente (tempo massimo: 24 ore) con autospegnimento a fine ciclo. Durante il countdown verrà visualizzato il tempo mancante allo spegnimento (solo sul mod. Bio Activa Plus)
– possibilità di inserimento di password di avvio (solo sul mod. Bio Activa Plus)
– visualizzazione della temperatura della camera di lavoro (solo sul mod. Bio Activa Plus)
– preallarmi visivi con segnalazione su display di necessità di prossima sostituzione per:
∗ fine vita lampada UV (appare dopo 3900 ore di funzionamento lampada)
∗ raggiunto limite di utilizzo dei filtri installati (appare dopo 3900 ore di funzionamento motoventilatori)
– allarmi acustici e visivi per:
• mod. Bio Activa Standard:
¬ cristallo frontale in posizione non corretta (si annulla automaticamente alla chiusura del vetro)
¬ anomalie al downflow e/o all’exhaust (barriera frontale) dovute sia a intasamento dei filtri e/o funzionamento difettoso dei motoventilatori
• mod. Bio Activa Plus:
¬ cristallo frontale in posizione non corretta (si annulla automaticamente alla chiusura del vetro)
¬ velocità downflow bassa: si attiva quando la velocità dell’aria letta dal sensore principale scende al di sotto del limite minimo impostato;
¬ velocità downflow alta: si attiva quando la velocità dell’aria letta dal sensore principale sale al di sopra del limite minimo impostato;
¬ velocità aria exhaust bassa: si attiva quando la velocità dell’aria letta dal sensore secondario scende al di sotto del limite minimo impostato;
¬ velocità aria exhaust alta: si attiva quando la velocità dell’aria letta dal sensore secondario sale al di sopra del limite minimo impostato;
¬ ventilatore principale non collegato o guasto: si attiva quando con ventilatore alimentato non circola corrente ossia quando lo stesso non funziona;
¬ ventilatore secondario non collegato o guasto: si attiva quando con ventilatore alimentato non circola corrente ossia quando non funziona - Possibilità di scegliere il suono del buzzer preferito (tra i vari preimpostati di default) (solo sul mod. Bio Activa Plus)
- Visualizzazione della memoria eventi nello storico allarmi, dove il microprocessore registra e memorizza allarmi ed anomalie eventualmente segnalate dalla cappa. Resettabile (solo sul mod. Bio Activa Plus)
- Sistema stand by: attivato fa funzionare la macchina in regime di risparmio energetico ad un flusso laminare più basso
- Possibilità di utilizzare la lingua del display LCD preferita tra italiano, inglese, spagnolo, francese ed altre a richiesta (solo sul mod. Bio Activa Plus)
- Plenum a tenuta dinamica
- Motoventilatori di alta qualità a controllo elettronico in grado di compensare le perdite di carico dovute al progressivo intasamento filtri assoluti installati
- Autoregolazione della velocità dell’aria di downflow e dell’aria di exhaust (barriera frontale) per la compensazione automatica dell’intasamento dei filtri.
CARATTERISTICHE TECNICHE
- Raccordo scarico esterno: 250 vert (Ø ext mm) (opzionale per trasformazione da classe II tipo A1, al tipo A2 – non possibile sul modello Bio Activa Standard)
- Lampada bianca: neon fluorescente
- Intensità luminosa sul piano di lavoro: > 800 lux
- Efficienza di filtrazione: > 99,995% MPPS (su diam.0,3 mm)
- Velocità media LAF: > 0,40 m/sec (modificabile)
- Velocità media barriera: > 0,40 m/sec (modificabile)
- Potenza nominale:
• mod. 90: 500 W
• mod.120: 660 W
• mod.180: 1000 W - Portata aria espulsa: da 400 mc/h a 600 mc/h
- Rumorosità: < 60 dBA
- Incremento termico: < 4°C
- Dimensioni esterne:
• mod. 90: 985 x 795 x 1450 mm (L x P x h)
• mod. 120: 1285 x 795 x 1450 mm (L x P x h)
• mod. 180: 1895 x 795 x 1450 mm (L x P x h) - Dimensioni utili interne:
• mod. 90: 885 x 600 x 655 mm (L x P x h)
• mod. 120: 1185 x 600 x 655 mm (L x P x h)
• mod. 180: 1795 x 600 x 655 mm (L x P x h) - Peso netto:
• mod. 90: 204 kg
• mod. 120: 264 kg
• mod. 180: 315 kg - Alimentazione elettrica: 230 V ; 50 Hz
MODELLI DISPONIBILI
I modelli Bio Activa Standard vengono forniti dotati di:
n°1 piano di lavoro forato scomponibile
n°1 pannello di chiusura notturno
n°1 filtro HEPA in downflow
n°1 filtro HEPA in exhaust
n°1 lampada fluorescente
n°1 motoventilatore
n°1 predisposizione per aggiunta, anche successiva, di un rubinetto (gas o vuoto) posta sul lato sinistro della camera di lavoro
n°1 presa da 4A – 230V 50Hz per piccole strumentazioni
n°1 cavo di alimentazione elettrica 230 V – 50 Hz (1 fase + 1 neutro + 1 terra) provvisto di spina di tipo italiano o schuko (a scelta cliente
I modelli Bio Activa Plus vengono forniti dotati di:
n°1 piano di lavoro forato scomponibile
n°1 pannello di chiusura notturno
n°1 filtro HEPA in downflow
n°1 filtro HEPA in exhaust
n°2 lampade fluorescenti
n°2 motoventilatori
n°2 rubinetti valvolati per gas tecnici (a sinistra)
n°1 presa da 4A – 230V 50Hz per piccole strumentazioni
n°1 cavo di alimentazione elettrica 230 V – 50 Hz (1 fase + 1 neutro + 1 terra) provvisto di spina di tipo italiano o schuko (a scelta cliente)
ACCESSORI
- Sgabello altezza da pavimento regolabile (da 48 a 60 cm) con schienale e seduta in tessuto acrilico blu
- Barra portaflebo cromata
- Becco Bunsen con comando elettronico o a pedale
- Poggiabraccia frontale asportabile in gomma/gel per singolo operatore, lunghezza 30 cm
- Piano di lavoro chiuso a vassoio (tipo USA)
- Rubinetterie varie per gas, vuoto (conformi a: DIN 12920, 12898, 12918, EN 12164/12165/12168, EN 13792)
- Elettrovalvola su rubinetto gas
- Prese elettriche interne
- Lampada U.V. in collocazione fissa interna
- Kit di sterilizzazione a vapori di formaldeide.
Il kit è una unità autonoma con propri piedi di appoggio, posizionabile sul piano di lavoro e collegabile elettricamente alla presa elettrica interna. Chiudendo poi il pannello frontale, si attiva da tastiera comando della cappa. - Decontaminante e detergente spray per tutte le superfici (confezione da 12 flaconi)
- Accessori per canalizzazione all’esterno (diam. 250 mm)
FILTRI
- Filtri assoluti HEPA H14, , efficienza 99,995%
- Filtri a carbone attivi C100
