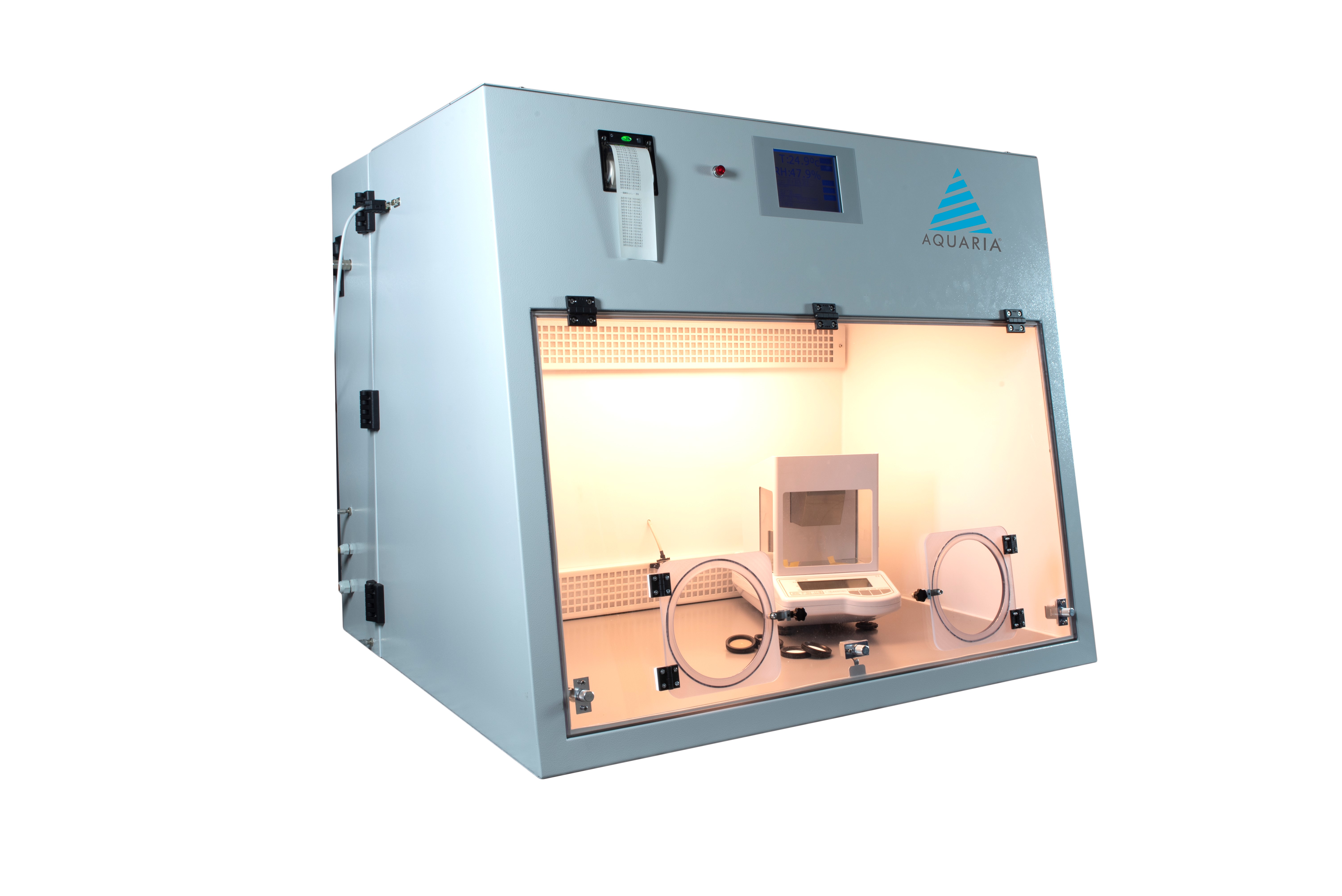

Cabina per il condizionamento dei filtri, “Activa Climatic”







activa-climaticLa cabina Activa Climatic è stata progettata in conformità alla norma EN 12341:2014 per consentire all’operatore di condizionare i filtri a 20 ± 1°C e da 45% a 50% UR, prima e dopo l’utilizzo.

La cabina è gestita da un pannello touchscreen ove è possibile impostare i parametri e leggere i dati relativi ai valori istantanei, media, minimo e massimo di Temperatura e Umidità Relativa.

Sul pannello frontale è presente una stampante per la registrazione dei dati (serial number della cabina – data – ora – UR – T): si possono registrare sino ad un massimo di 3000 punti che possono essere presi in un tempo che può variare con una cadenza da 1 minuto sino a 25 minuti (può essere scelto di effettuare una stampa in modo continuo o a richiesta).
Dal pannello è inoltre possibile accendere l’illuminazione interna e abilitare la trasmissione dei dati su una porta USB (questa può avvenire solo quando la stampa locale non è abilitata).

L’apertura frontale è costituita da un unico pannello in policarbonato con apertura a ribaltina, dotato di due oblò.

Le dimensioni interne della cabina sono tali da permettere l’alloggiamento permanente di una bilancia analitica e di un congruo numero di filtri.


Principio di funzionamento:
 Il sistema è controllato da un controllore PID che mantiene la temperatura e umidità nei parametri richiesti. L’acqua distillata per generare l’umidità è raccolta in una tanica che verrà posta sul lato del compressore che alimenta il circuito di raffreddamento standard.

Il compressore è una unità esterna (alloggiata a pavimento) e pertanto non determina vibrazioni nell’unità di pesatura.
La omogeneizzazione dell’aria è garantita da un sistema di ventole.


Campi di applicazione:

  • Campionamenti di polveri PM10 – PM2.5 e inalabili


La cappa è stata progettata e realizzata in conformità alle seguenti disposizioni:

  • Norma UNI EN 12341 (Maggio2014)
  • Metodo UNICHIM n° 285 (ed. 2003)
  • D.M. n° 60 del 2 Aprile 2002



CARATTERISTICHE PRINCIPALI

  • Carpenteria in lamiera coibentata
  • Pannello frontale in policarbonato con due oblò (Ø 150 mm)
  • Illuminazione interna tramite plafoniera a LED
  • Display: touchscreen
  • Sensore Temperatura:
    • Risoluzione: 0.1 °C
    • Accuratezza: +/- 0.5°C (range 5-45°C) ; +/- 1.5 °C (range -40-5°C e 45-124°C)
  • Sensore Umidità:
    • Risoluzione: 0.1%
    • Accuratezza: +/- 2% (range 10-90%); +/-3% (range 5-10% e  90-95%); +/-4% (range 0-5% e 95-100%)
  • Stampante:  inclusa
  • Uscita seriale USB: inclusa
  • Alimentazione: a rete
  • Dimensioni esterne:  1020 x 920 x 935 mm ( l x p x h)
  • Dimensioni interne:
    - larghezza: 920 mm
    - profondità: 600 mm
    - altezza: 590 mm sul fronte e 500 mm sul fondo
  • Dimensioni del compressore:
    - larghezza: 500 mm + 150 mm (per supporto tanica per acqua distillata)
    - profondità: 350 mm
    - altezza: 300 mm (escluso piedini regolabili)
  • Peso della cabina: 70 Kg
  • Limiti di installazione: la cabina deve essere alloggiata in un ambiente dove le condizioni microclimatiche siano comprese tra 18 – 26 °C e 40 – 65 %UR.
    Condizioni diverse potrebbero compromettere il buon funzionamento della cabina.




ACCESSORI

  • Tavolo antivibrante con le seguenti caratteristiche: piano in marmo serizzo nero, spessore 30 mm, dimensioni 80 x 105 cm e supporto in acciaio dolce (spessore 15/10), verniciatura epossidica. La vascona esterna, che include la struttura di supporto del piano in marmo antivibrante, contiene 175 kg di polvere fine di sabbia al quarzo. Struttura di supporto del marmo in tubolare 30 x 30 mm, verniciatura epossidica. Punto d’appoggio tra piano e struttura di supporto dotato di gomma spugnosa (o sughero). Piedini di appoggio al pavimento in moplen nero, regolabili.
