Il Black Modul è un modulo pensile componibile a filtrazione molecolare per adsorbimento su carboni attivi. Il Black Modul può essere sospeso a soffitto o installato su binario/gambe per il posizionamento su linee di produzione o in area dove sia necessaria la pulizia della zona sottostante.

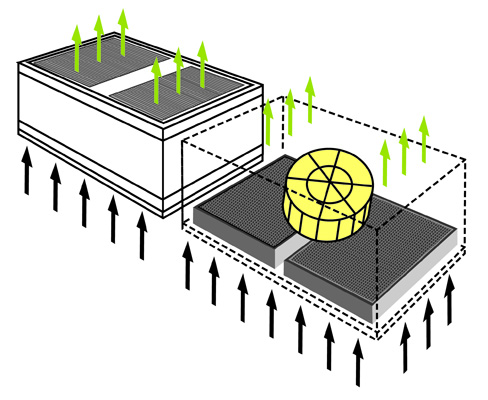

Principio di funzionamento: l’aria ambiente, aspirata dal motoventilatore radiale, passa attraverso i due carbofiltri collocati sul pannello inferiore, venendo così decontaminata. L’aria decontaminata viene quindi inviata nel condotto di espulsione posizionato sulla superficie opposta a quella dei filtri. L’aria in uscita si muove in direzione verticale.
Campi di applicazione:
- industria alimentare, chimica e farmaceutica
- industria elettronica, meccanica fine e ottica
I moduli sono costruiti in conformità a:
- norma EN 1822
- direttiva CEI 66-5 (EN 61010)
CARATTERISTICHE TECNICHE
-
Apparecchio-base
- funzionamento: a riciclo totale in ambiente o convogliato all’esterno
- filtrazione: modo “carbofiltro”
- materiale strutturale: acciaio inox AISI 304 (satinato Scotch-Brite, spessore 1,5 mm) o lamiera verniciata
- dimensioni di ingombro:
• Black Modul 120: 1280 x 680 x 530 mm (L x P x h)
• Black Modul 180: 1890 x 680 x 530 mm (L x P x h)
- dimensioni utili della superficie aspirante:
• Black Modul 120: 1190 x 580 mm (L x P)
• Black Modul 180: 1800 x 580 mm (L x P)
- peso netto:
• Black Modul 120: 100 Kg in inox – 115 Kg modello in lamiera verniciata
• Black Modul 180: 150 Kg in inox – 160 Kg modello in lamiera verniciata
- alimentazione: 230 V – 50 Hz -
Motoventilatore
- tipo: radiale ed asse verticale
- posizionamento: modo aspirante
- potenza: 270 Watt
- rumorosità: < 60 dB(A) -
Filtro a carbone C100 per acidi e solventi generici
- velocità di flusso verticale in uscita: 0,40 m/s a 2 metri dal filtro
- portata a 0,40 m/s: 1.000 m3/h ca
- spessore: 40 mm
- prevalenza a carbofiltro nuovo: 14 mm H2O (130 Pa ca.) -
Prefiltri a cella piana
- sostituzione ogni 500 ore lavorate dalla macchina
- costruzione con telaio in metallo e interno in panno sintetico
- dimensioni n°4 filtri da 300 x 615 x 15 mm
ACCESSORI
- Telaio pressafiltri con portaprefiltri
- Quadro elettrico tipo base per comando e protezione, contenente:
filtro rete 10A
interruttore automatico differenziale magnetotermico modulare di taratura adeguata al numero di moduli protetti (max n°4 apparecchi protetti dallo stesso interruttore)
variatore manuale è costituito da una scheda elettronica con reostato manuale posizionato sul quadro, per una rapida regolazione della velocità di aspirazione dell’aria
contaore di funzionamento ventilatori; installazione in fabbrica sul pannello frontale del quadro elettrico con sportellino di protezione - Lampada fluorescente per illuminazione zona sottostante il flow modul con plafoniera 36W e interruttore magnetotermico modulare di protezione lampade fluorescenti (max n°4 lampade protette); installazione in fabbrica su pannello frontale del Quadro Elettrico
- Golfare M12 per sospensione modulo a soffitto (necessari almeno 4 unità)
- Staffa laterale per fissaggio a parete (necessarie almeno 2 unità)
- Gamba di sostegno da pavimento
Materiale in acciaio inox (o acciaio zincato). Altezza 2000 (utile) + 450 mm - Cortina lato corto con telaio di aggancio ad “L” in AISI 304, altezza 2000 mm, teli flessibili in PVC trasparente “Kristal”, spessore 2 mm, larghezza 200 mm
- Cortina lato lungo con telaio di aggancio ad “L” in AISI 304, altezza 2000 mm, teli flessibili in PVC trasparente “Kristal”, spessore 2 mm, larghezza 200 mm
- Coppia griglie in rete a protezione ventilatore
