MICROFLOW

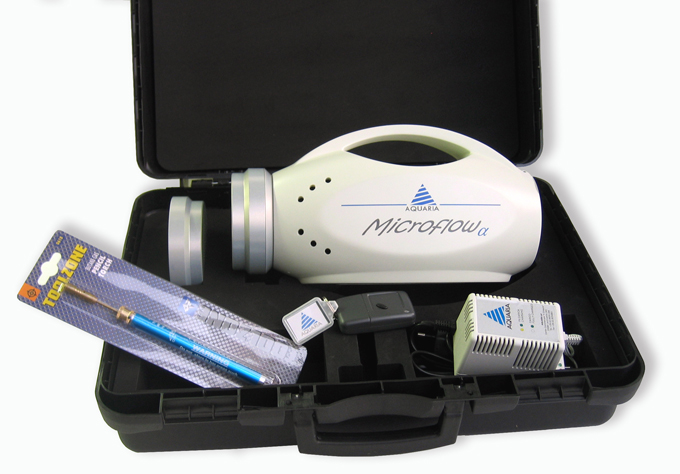

Kit completo

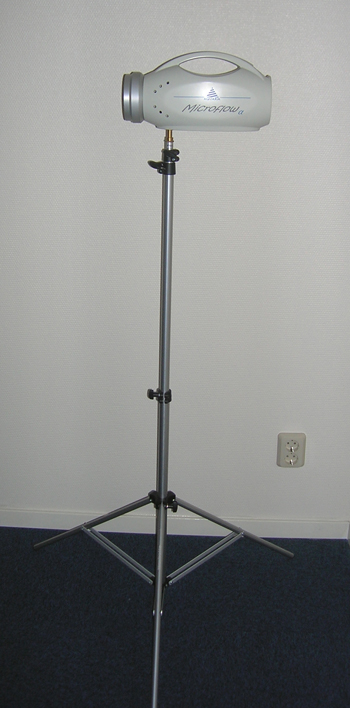

Cavalletto

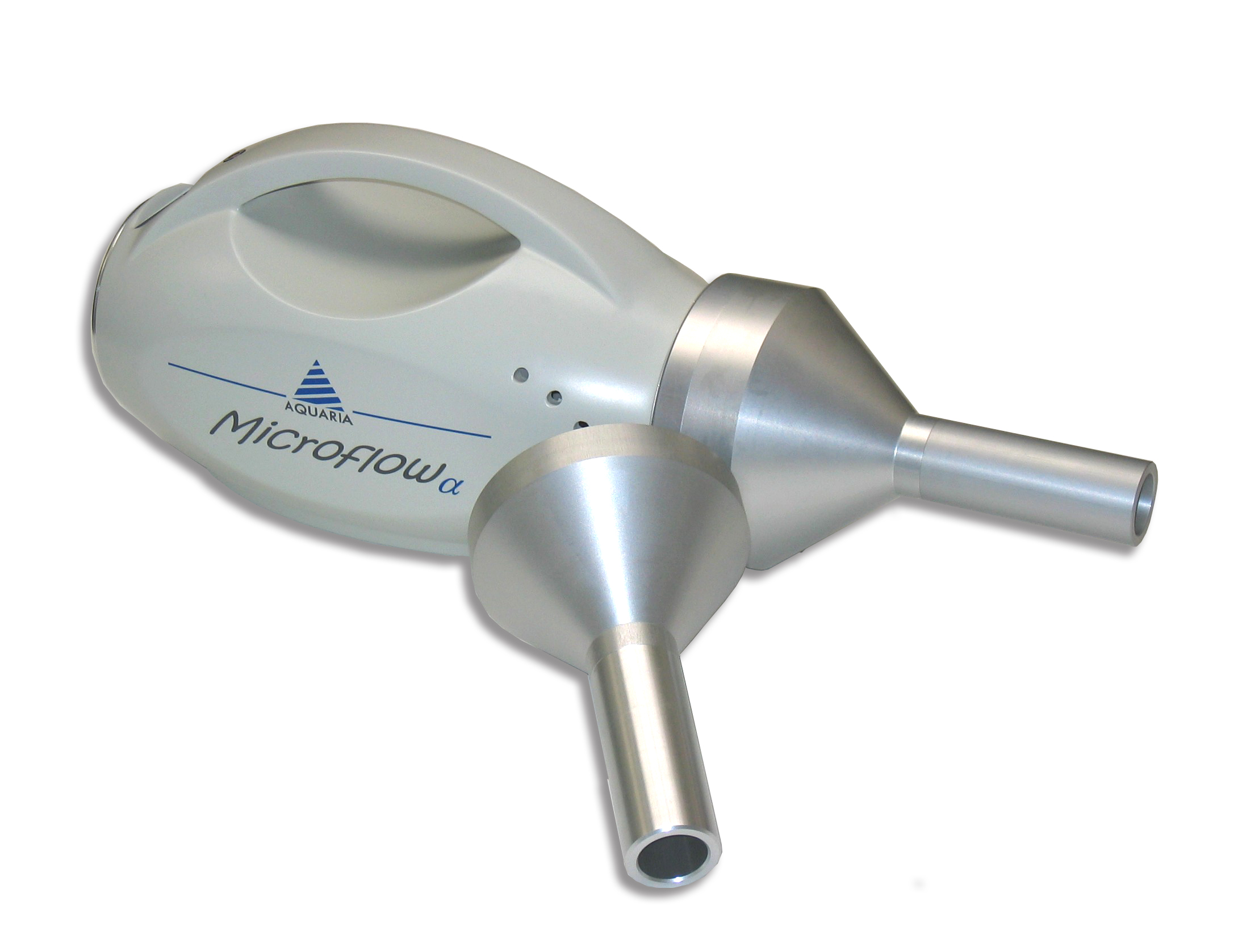

Accessorio per campionamento in condotte

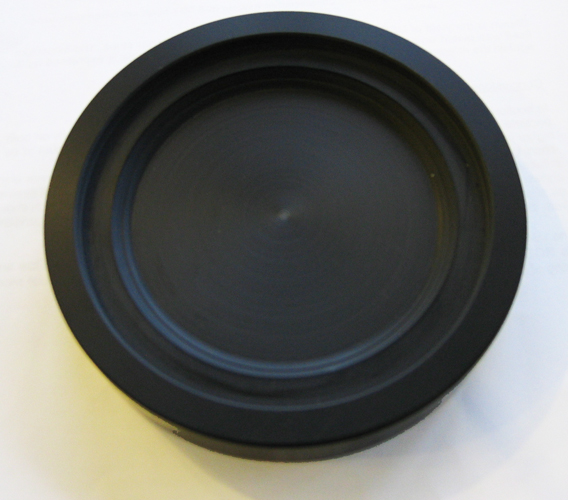

accessorio per posizionamento verticale

MICROFLOW

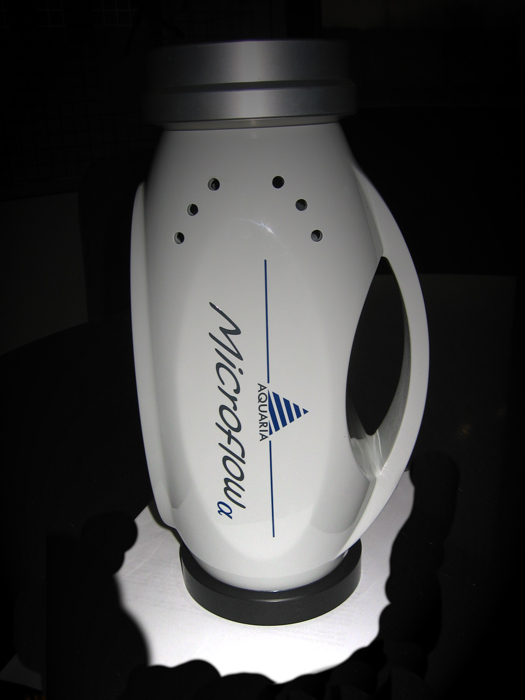

Uso accessorio per posizionamento verticale

MICROFLOW_ flambatore

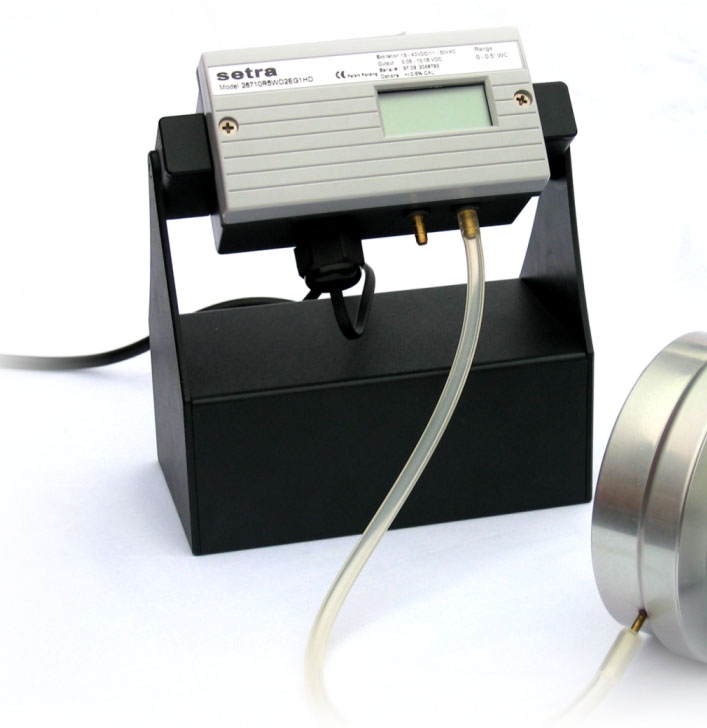

Kit di calibrazione digitale

Il Microflow α è stato sviluppato appositamente per il campionamento di biocontaminanti aerodispersi (es: spore fungine, cellule batteriche, ecc). Lo scopo di tale campionamento è essenzialmente quello di verificare e quantificare la presenza di microrganismi potenzialmente nocivi al fine di poter effettuare una valutazione dell’esposizione o una identificazione della loro sorgente e poter così attuare appropriati interventi correttivi.

Principio di funzionamento: L’aria da campionare viene aspirata a velocità costante per un tempo variabile, che dipenderà dalla natura dell’ambiente da controllare, attraverso una testata dotata di fori. Il flusso d’aria viene convogliato sulla superficie di una piastra contenente il terreno colturale scelto in base alla ricerca microbiologica che si desidera effettuare. Finito il tempo di campionamento, la piastra viene rimossa  e posta ad incubare. Al termine del periodo di incubazione sarà possibile contare il numero delle colonie sviluppatosi per cm² e valutare così il livello di contaminazione dell’aria aspirata.

Campi di applicazione:

• aree sterili
• ospedali
• industrie farmaceutiche
• azienda alimentari e lattierocasearie
• impianti di trattamento dell’ariaimpianti di depurazione delle  acque
• ambienti di lavoro sottoposti a controlli come  richiesto dal D.L. 155/97 (HACCP) e D.L. 81/2008


Lo strumento è stato sviluppato in conformità a:

• norma UNI EN ISO 14698-1:2004
• metodo UNICHIM n°1962-2

CARATTERISTICHE TECNICHE

• Chassie in poliuretano disinfettabile (interno rivestito con vernice in argento) e resistente agli urti
• Display alfanumerico per la presentazione dei vari menù e la visualizzazione di tutte le operazioni “step by step”. La presentazione dei vari menù può essere selezionata a scelta tra le seguenti 5 lingue: italiano, inglese, francese, tedesco e spagnolo
• Indicazione sul display di segnali di allarme (es. batteria scarica, ecc.)
• Pannello di comando con tastiera a membrana
• Testata di aspirazione in alluminio anodizzato autoclavabile, con attacco a baionetta
  • Microflow α 60: testa con 219 fori conici (ø 1 mm)
  • Microflow α 90c: testa con 380 fori conici (ø 1 mm)
• Struttura di supporto piastre in alluminio anodizzato autoclavabile con molle di aggancio delle piastre in acciaio armonico
  • Microflow α 60: si possono utilizzare piastre a contatto da 60 ± 2 mm
  • Microflow α 90c: si possono utilizzare piastre Petri da 90 ± 2 mm
  • Microflow α 60/90c: si possono utilizzare sia piastre Petri da 90 ± 2 mm che piastre a contatto da 60 ± 2 mm con la semplice sostituzione del gruppo meccanica
• LED luminosi di ON/OFF per la verifica della attivazione dello strumento
• Portata di campionamento: 30 – 60 – 90 – 100 – 120 l/min.
  Le portate vengono calibrate utilizzando un sistema di calibrazione messo a punto dal Politecnico di Milano – Dipartimento di Ingegneria Aerospaziale (relazione n°377/2003) e certificato dall’I.N.RI.M. di Torino (certificato n°10-0114-01/2010)
• Funzione di controllo di calibrazione (con apposito tasto)
• Programmazione della quantità di aria aspirata variabile da 1 a 2000 litri, con steps da 1 litro. E’ inoltre possibile fissare un campionamento manuale, nel caso si desideri azionare l’aspirazione per un tempo indeterminato
• Possibilità di campionamento sequenziale come indicato dalle linee guida dell’ISPESL
• Impostazione di un delay start
• Remote switch con telecomando (in grado di passare attraverso i vetri) per il comando a distanza dell’inizio del campionamento
• Memorizzazione di 160 campionamenti (data, ora, volume campionato e portata di campionamento) e porta USB per scaricare i dati su un PC, WINDOWS compatibile (in accordo alle norme GLP – Good Laboratory Practice – e GMP – Good Manufacturing Practice)
• Funzionamento a batterie ricaricabili senza effetto memoria con autonomia di circa 4 – 5 ore (per un campionamento continuo con portata 1,5 l/s). Carica batterie (220 V) con tempo di ricarica completa di circa 4 ore
• Possibilità di alimentazione a rete
• Nei modelli compensati: compensazione della portata al variare della tensione di alimentazione della batteria e dell’eventuale perdita di carico dovuta a piastre di dimensioni diverse da quelle della piastra usata per la calibrazione. Con questi modelli è quindi possibile usare qualsiasi tipo di piastre Petri presenti in commercio. Nel caso in cui il sistema di compensazione non riuscisse a mantenere costante la portata, il sistema entra in overflow e lo strumento si blocca
• Dimensioni: 310 x 130 x 170 mm (lungh x larg x alt)
• Peso: 1,9 kg
• Condizioni di esercizio:
     Temperatura: 0 – 50°C
     Umidità: 20- 80% senza condensa

Il kit è costituito da:

• valigetta di trasporto
• campionatore microbiologico
• testa  aggiuntiva in alluminio (solo  per i kit microflowa 60 e 90c)
• caricabatterie
• telecomando IR
• cannello flambatore
• piattello per il posizionamento in verticale del campionatore
• manuale d’istruzioni in italiano
• rapporto di calibrazione

ACCESSORI

• Stativo a tre piedi tipo Master, altezza max 3,66 m
• Testata in acciaio
• Interfaccia USB per scarico dati a PC, completa di software di trasmissione e gestione dati in accordo con il manuale UNICHIM n°1962
• Accessorio per campionamento in condotte non in pressione
• Accessorio per la collocazione del campionatore in posizione verticale
• Kit di calibrazione digitale “Microcontrol” costituito da misuratore di pressione differenziale digitale, tubi di raccordo e tabella di conversione

Cliccare qui per scaricare il depliant

FLOW COMPRESSED

Sito di inserimento piastra di campionamento

FLOW Compressed

Vista posteriore

CANNELLO FLAMBATORE

Uso

Per il funzionamento del “Flow Compressed” è sufficiente collegare il campionatore al punto desiderato utilizzando un tubo sterile. Controllare con il manometro che la pressione del gas entrante non sia superiore a 4 bar (in tal caso si DEVE ridurre la pressione con un regolatore posto a monte del rubinetto d’entrata) per non causare un eccessivo stress da impatto ai microrganismi. Tramite il flussimetro regolare il flusso d’aria alla portata desiderata. L’aria, attraverso l’imbuto di diffusione, andrà ad impattare sulla piastra con terreno agarizzato semplicemente spinta dalla pressione del gas stesso.

Campi di applicazione:

• aree sterili
• ospedali
• industrie farmaceutiche
• azienda alimentari e lattiero-casearie
• impianti di trattamento dell’aria
• impianti di depurazione delle  acque


Lo strumento è stato sviluppato in conformità a:

• norma ISO 8573-1/4/7

CARATTERISTICHE TECNICHE

• Base e staffa di supporto in lamiera con verniciatura a polvere epossidica blu
• Imbuto di diffusione aria in PVC nero
• Testa di diffusione gas in alluminio anodizzato autoclavabile, con fori di aspirazione conici
  • Testa da 60: 219 fori (ø 1 mm)
  • Testa da 90: 380 fori (ø 1 mm)
• Struttura di supporto piastre in alluminio anodizzato autoclavabile con molle di aggancio delle piastre in acciaio armonico
• Sistema di aggancio della testa a baionetta
• Flussimetro con range 50 ÷ 400 SFCH
• Manometro
• Pressione massima per aria compressa in ingresso: 4 bar
• Dimensioni: 400 x 210 x 250 mm (l x p x h)
• Peso: 4 kg ca
• Alimentazione: non necessaria
• Condizioni di esercizio:
     Temperatura: 10 – 40°C

Il kit può essere richiesto con:

• testa di campionamento da 60 per utilizzo di piastre a contatto (Ø 60 ± 2 mm)
• testa di campionamento da 90 per utilizzo di piastre Petri (Ø 90 ± 2 mm)
• entrambe le teste di campionamento caricabatterie

ACCESSORI

• Cannello flambatore per la sterilizzazione della testa di campionamento

Cliccare qui per scaricare il depliant

FlowImpinger

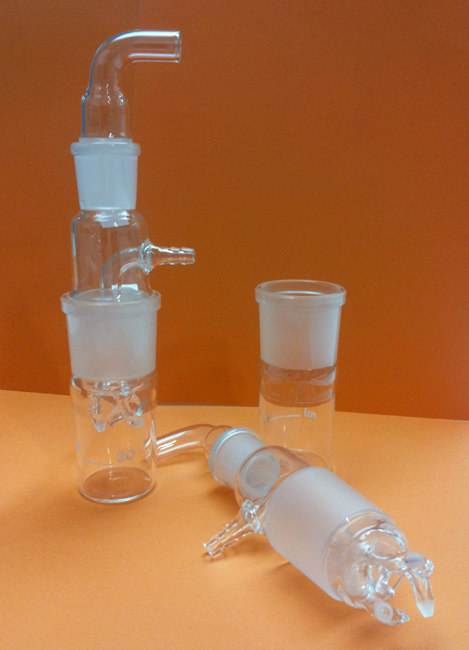

FLOW Impinger

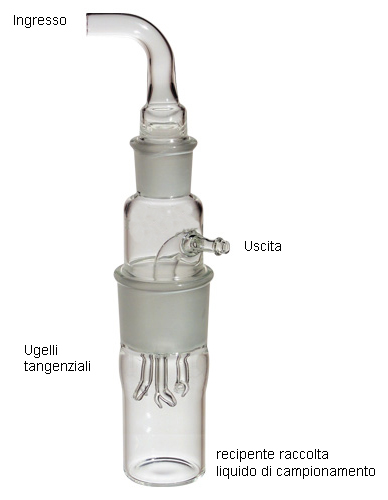

Schema

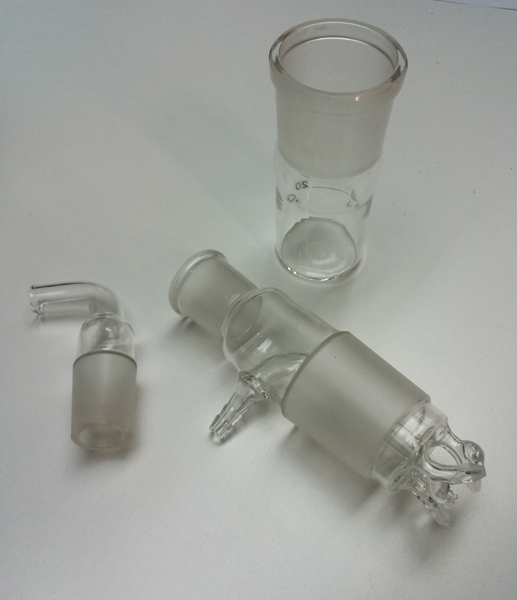

Componenti

Ugelli tangenziali

Principio di funzionamento: L’aria da campionare viene aspirata, tramite un campionatore esterno (es. CF20 Light), ad una velocità costante e per un tempo variabile (che dipenderà dalla natura dell’ambiente da controllare) attraverso i tre ugelli, in modo tangenziale all’interno del gorgogliatore contenente un opportuno mezzo liquido. Il movimento tangenziale delle particelle all’interno del FlowImpinger tiene imprigionato le particelle nel liquido di raccolta. La sospensione così ottenuta, dopo omogeneizzazione e diluizione, viene seminata direttamente su terreno solido. L’utilizzo di un liquido di raccolta favorisce la dispersione degli eventuali aggregati microbici sospesi nell’aria, migliora la coltivabilità dei microrganismi stessi, consente la diluizione del campione in caso di elevata contaminazione.

Campi di applicazione:

• aree sterili
• ospedali
• industrie farmaceutiche
• azienda alimentari e lattiero-casearie
• impianti di trattamento dell’aria
• impianti di depurazione delle  acque


CARATTERISTICHE TECNICHE

• materiale: in vetro sterilizzabile dopo l’uso
• composto di tre parti: ingresso, la sezione con i tre ugelli tangenziali e il recipiente di raccolta (da 20 ml)
• liquido di raccolta: acqua o qualsiasi liquido sterile non evaporante con viscosità fino a 1000 volte superiore a quella dell’acqua
• portata di utilizzo: 12,5 l/min
• efficienza di campionamento: 100% ca. per particelle con dimensioni > 1 micron;
                                                          90% per particelle di dimensioni minori (circa 0,5 micron)
• durata di campionamento: fino a otto ore
• dimensioni: 5 x 22 cm (diam. x h)
• peso: 158 gr

ACCESSORI

• Pompa di campionamento ambientale, mod. CF20 Light (portata regolabile da flussimetro, con errore ±5%, con possibilità di programmazione)
