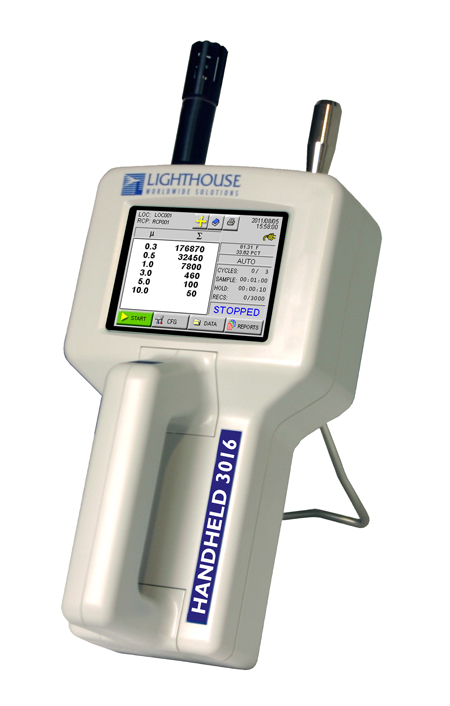

HANDHELD 3016

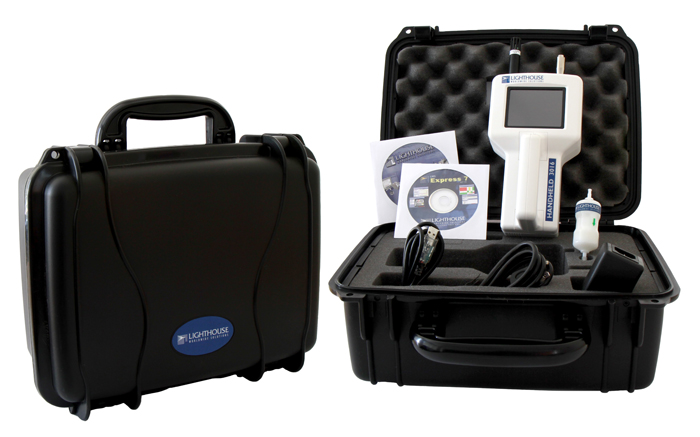

Valigetta di trasporto

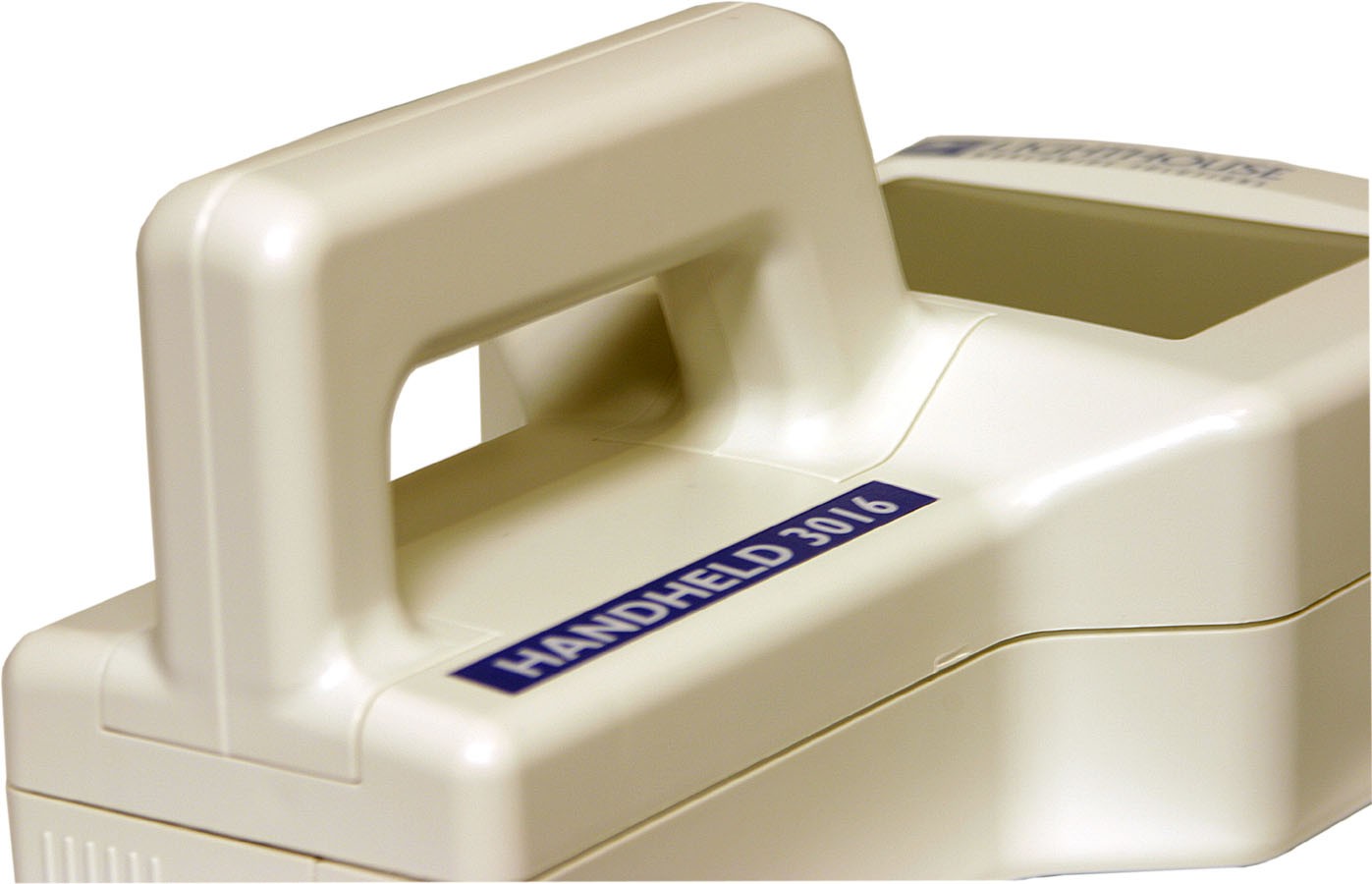

Impugnatura

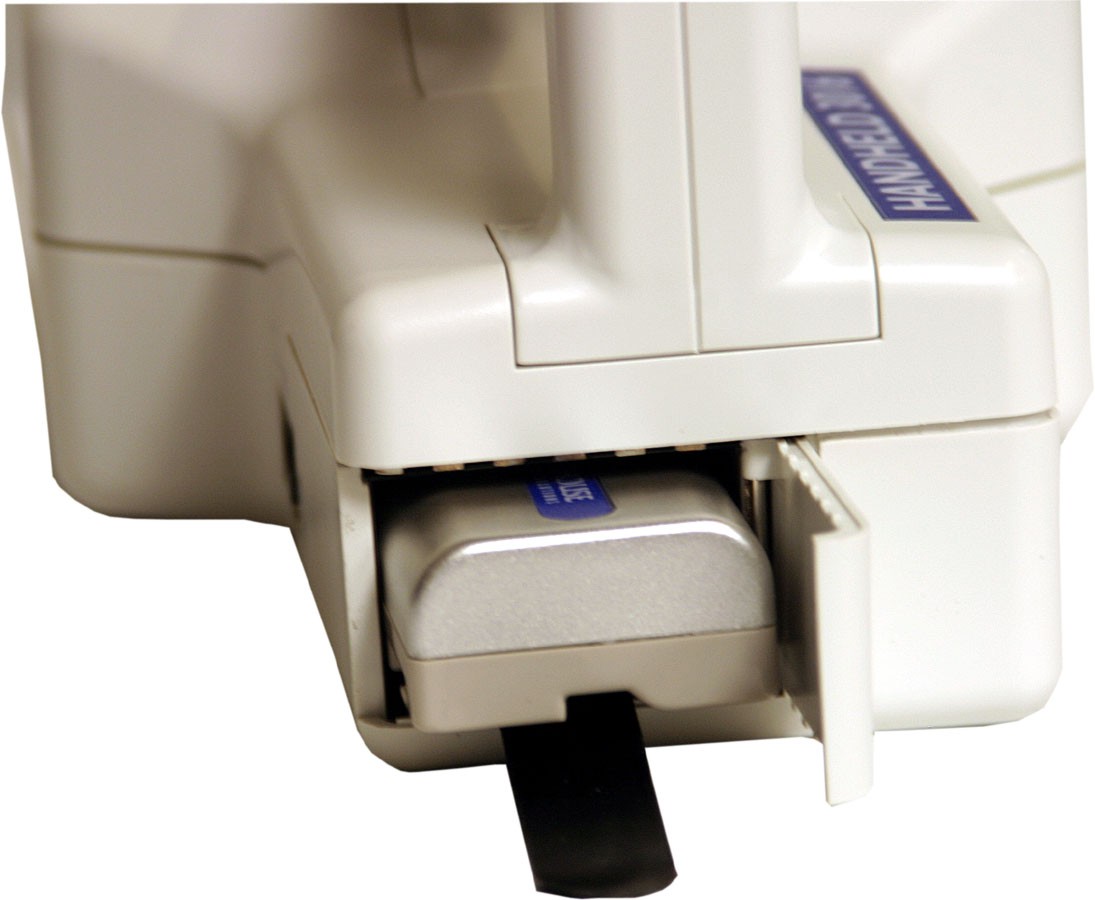

Vano porta batterie

Piedistallo posteriore

L’Handheld è uno strumento portatile, leggero ed ergonomico, a batteria ricaricabile per la determinazione automatica della concentrazione e delle dimensioni delle particelle aerodisperse. Può essere usato come sistema di controllo portatile o essere parte di un più ampio sistema di monitoraggio.

Dotato di display a colori a cristalli liquidi retroilluminato, lo strumento permette la visualizzazione contemporanea dei 6 canali dimensionali, dei valori di T e %UR e dello stato di carica della batteria.

I suoi campi di applicazione possono essere:

• aree sterili
• ospedali
• industria farmaceutica
• azienda alimentari
• industria aerospaziale
• semiconduttori
• test di efficienza dei filtri
• controllo efficienza cappe a flusso laminare
• assemblaggio di strumentazione medicale

Lo strumento è stato sviluppato in conformità a:

• norma ISO 21501-4
• Standard JIS


CARATTERISTICHE TECNICHE

Modello	Sensitività	Canali dimensionali
Handheld 2016 mod. 2016_0	0,2 micron	0,2 – 0,3 – 0,5 – 0,7 – 1,0 – 2,0 micron
Handheld 3016 mod. 3016_0	0,3 micron	0,3 – 0,5 – 0,7 – 1,0 – 2,0 – 5,0 micron
Handheld 3016 mod. 3016_1	0,3 micron	0,3 – 0,5 – 0,7 – 1,0 – 2,5 – 5,0 micron
Handheld 3016 mod. 3016_1	0,3 micron	0,3 – 0,5 – 1,0 – 3,0 – 5,0 – 10,0 micron
Handheld 3016 mod. 3016_5	0,3 micron	0,3 – 0,5 – 1,0 – 3,0 – 5,0 – 10,0 micron
Handheld 3016 mod. 3016_6	0,3 micron	0,3 – 0,5 – 1,0 – 5,0 – 10,0 – 25,0 micron
Handheld 5016 mod. 5016_0	0,5 micron	0,5 – 0,7 – 1,0 – 3,0 – 5,0 – 10,0 micron
Handheld 5016 mod. 5016_1	0,5 micron	0,5 –1,0 – 3,0 – 5,0 – 10,0 – 25,0 micron

• La misura avviene simultaneamente sui 6 canali e visualizzata su display
• Display: ampio LCD Touch Screen a colori retroilluminato.
• Visualizzazione su display: contemporaneamente dei 6 canali dimensionali, dei valori di temperatura e %UR e dello stato di carica della batteria
• Portata di campionamento: 0,1 CFM (pari a 2,83 l/min. ca.)
• Efficienza di conteggio: 50% (per JIS)
• Sorgente laser: diodo laser
• Zero Count Level: < 1 conta / 5 min (per JIS)
• Inlet del campione: sonda per il campionamento isocinetico dell’aria (in alluminio placcato nichel)
• Outlet del campione: filtrato internamente su filtro HEPA (>99,997% @ 0,3 μm)
• Sonda di temperatura/UR: inclusa


  	Range	Precisione
  Temperatura	0 ÷ 50 °C	± 0,5 °C
  % UR	15 ÷ 90 %	± 2%UR

• Metodo di campionamento:


  Concentration	Totalize	Audio	Comulativo/ Differenziale
  il dato espresso sul display rappresenta, aggiornato in continuazione, il valore approssimato relativo alla media delle particelle per piede cubo o per litro presenti in ambiente	viene espresso il dato grezzo e quindi sul display si osserva un continuo incremento del valore. Per ottenere quindi la concentrazione è necessario rapportare il dato visualizzato al volume campionato totale	lo strumento emette un segnale sonoro in funzione del numero di particelle contate per consentire il leak test a valle dei filtri assoluti

• Memoria: 3000 campionamenti (data, ora, conta, UR, T, volume campionato e localizzazione del campionamento) che possono essere successivamente scaricati ad una stampante o su PC mediante interfaccia RS232 via RJ-45. I dati sono quindi gestiti tramite apposito software Windows^TM compatibile (Windows XP e Windows7 ma NON per Windows 8)
• Allarmi: conta, batteria scarica, sensore difettoso
• Report: FS-209E, ISO-14644-1 o EU GMP Annex 1
• Lingue: italiano, inglese, tedesco, spagnolo, francese
• Alimentazione: a batterie ricaricabili Li-Ion inserite in un comodo e facilmente accessibile vano (il pacco batteria può essere caricato anche separatamente dallo strumento utilizzando il caricabatteria opzionale) e a rete 100-240 V, 50-60 Hz
• Durata batterie: lo strumento può lavorare in modo continuo per 4 ore
• Dimensioni: 22 x 13 x 6 (h x l x p)
• Peso: 1 kg
• Calibrazione: in accordo con le ISO 21501-4 usando sfere PSL tracciabili NIST
• Condizioni operative: 10 ÷ 40 °C, 20 ÷ 95% UR

Su richiesta possono essere forniti strumenti con canali dimensionali diversi da quelli su indicati

Il kit è costituito da:

• Handheld
• sonda isocinetica in alluminio placcato Nichel (montata direttamente)
• sonda di T/UR
• filtro zero
• batterie
• carica batterie
• software di scaricamento dati a PC LMS XChange
• cavo di collegamento a PC
• manuale d’uso su CD.


ACCESSORI

• Sonda isocinetica in acciaio inossidabile
• Estensione flessibile a spirale per sonda T/UR (180 cm)
• Estensione rigida per sonda T/UR (244 cm)
• Tubo di campionamento (OD 1/4” – ID 1/8” – lunghezza 30 cm)
• Caricabatteria per ricaricare in un ora la batteria esternamente allo strumento (con AC e adattatore per macchina) – spina europea
• Software di gestione dati LMS Express (licenza su chiave USB) (possibilità di creare grafici, tabelle e di generare reports secondo le principali normative: Fed Std. 209E, ISO 14664-1, EU GMP, BS-5295. Consente il download dei dati in formato Excel e Csv. In conformità con la normativa 21 CFR part. 11)
• Stampante termica portatile. Alimentazione 220V (incluso due rotoli di carta e cavo di collegamento)



  Cliccare qui per scaricare il depliant
