Chemist 500

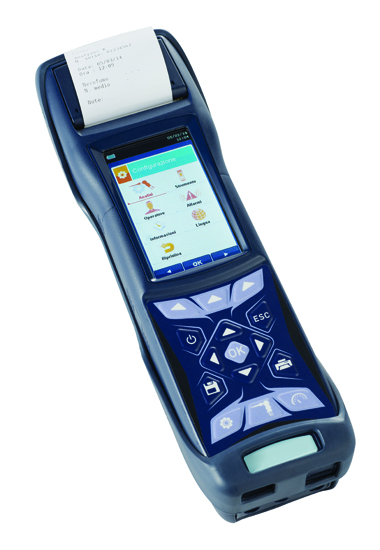

CHEMIST 500

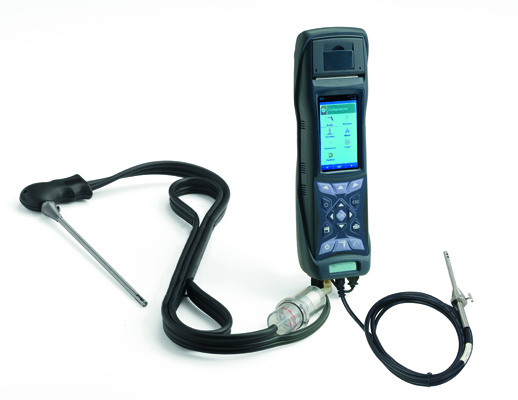

completo di sonda

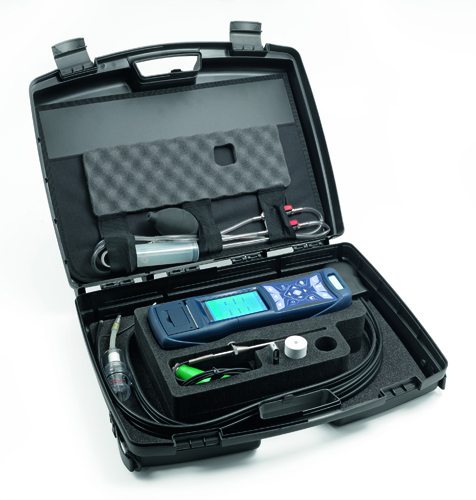

Kit completo

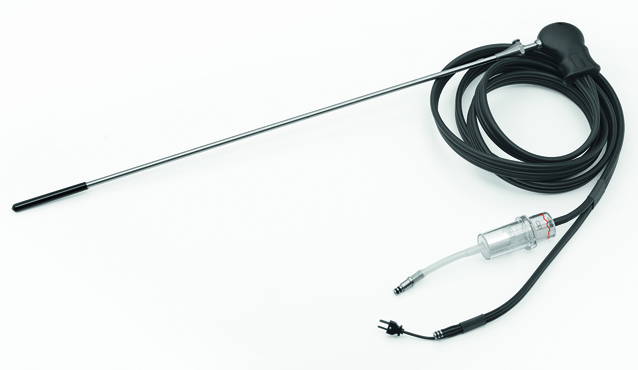

Sonda prelievo fumi da 1 m

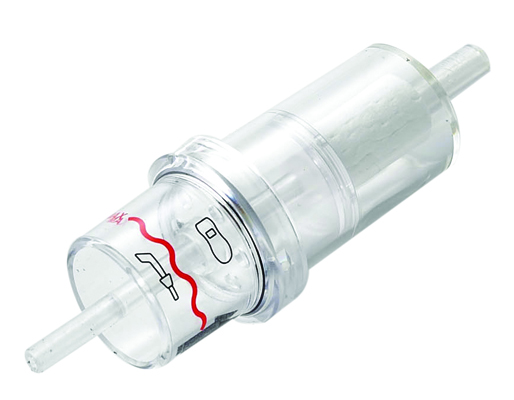

Gruppo anticondensa e filtraggio fumi

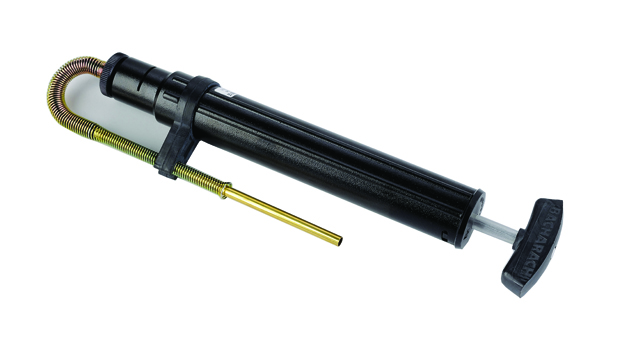

Pompa manuale per nerofumo

Borsa a tracolla

Borsa a zaino

Principio di funzionamento: Un campione noto di aria viene aspirato nella cella elettrochimica, dove viene sottoposto ad un processo di ossidazione catalitica su di una superficie platinata. Ciò produce un’uscita elettrica direttamente proporzionale alla concentrazione dello specifico gas presente nel campione aspirato.

Campi di applicazione:

• monitoraggio delle emissioni
• monitoraggio dei gas nei flussi convogliati

Lo strumento è stato sviluppato in conformità a:

• norma EN 50379-1
• norma EN 50379-2
• norma UNI 10389-1


SENSORI ELETTROCHIMICI DISPONIBILI

GAS	RANGE	PRECISIONE	CAMPO DEL RANGE
Ossigeno O2	0 - 25,0% vol	± 0,2% vol	0 - 25,0% vol
CO/H2	0 - 8.000 ppm	±10 ppm ±5% ±10%	0 - 200 ppm 201 - 2.000 ppm 2.001 - 8.000 ppm
CO/H2 Low range	0 - 500 ppm	±2 ppm ±5%	0 - 40 ppm 40,1 - 500 ppm
CO alta immunità H2	0 - 8.000 ppm	±20 ppm ±5% ±10%	0 - 400 ppm 401 - 4.000 ppm 4.001 - 8.000 ppm
CO Mid range	0 - 20.00 ppm	±100 ppm ±5% ±10%	0 - 2.000 ppm 2.001 - 4.000 ppm 4.001 - 20.000 ppm
CO Hi range	0 - 10%	±0,1% ±5%	0 - 2% 2,1 - 10%
Anidride Carbonica CO2 (NDIR)	0 - 20%	±0,3% vol ±5%	0 - 6% 6,1 - 20%
Ossido di azoto NO	0 - 5.000 ppm	±5 ppm ±5%	0 - 100 ppm 101 - 5.000 ppm
Ossido di azoto NO Low range	0 - 500 ppm	±2 ppm ±5%	0 - 40 ppm 40,1 - 500 ppm
Biossido di azoto NO2	0 - 1.000 ppm	±5 ppm ±5%	0 - 100 ppm 101 - 1.000 ppm
Biossido di azoto NO2 Low range	0 - 500 ppm	±2 ppm ±5%	0 - 40 ppm 40,1 - 500 ppm
Biossido di zolfo SO2	0 - 5.000 ppm	±5 ppm ±5%	0 - 100 ppm 101 - 5.000 ppm
Biossido di zolfo SO2 Low range	0 - 500 ppm	±2 ppm ±5%	0 - 40 ppm 40,1 - 500 ppm
CxHy (Idrocarburi incombusti)	0 - 5% vol	± 0,25% vol
CH4/GPL	0 - 10.000 ppm CH4	± 20% f.s

SENSORI TEMPERATURA e PRESSIONE

PARAMETRO	ELEMENTO DI MISURA	RANGE	RISOLUZIONE	PRECISIONE
Temperatura aria	Sensore Pt 100	-20 ÷ 120°C	0,1 °C	± 0,5 °C
Temperatura fumi	Sensore TcK	-100 ÷ 1250 °C	0,1 °C	± 0,5 °C 0 ÷ 100°C ± 0,5% 101 ÷1250°C
Pressione (tiraggio & differenziale) UNI 10845	Sensore Piezoelettrico	-1.000 ÷ 20.000 Pa	± 200Pa 0,1Pa Oltre 1Pa	± 0,5Pa: -10÷10Pa ±2Pa: -200÷200Pa ±1%: 201÷20.000Pa ±1%: -1000Pa÷-201Pa

CARATTERISTICHE TECNICHE

• portata: 1 l/min
• sensori gas precalibrati ed intercambiabili
• 3 analisi in sequenza con calcolo automatico della media e stampa del risultato
• memoria per 500 analisi complete
• batterie ricaricabile ad ioni di Litio
• carica batterie da presa connettore USB tipo A 5V 2A
• tempo di ricarica: 6 ore al 90%
• autonomia strumento: 12 ore di funzionamento continuo (esclusa stampa)
• autonomia di stampa con batterie cariche: 60/70 rapporti di analisi
• seconda pompa di diluizione per protezione cella CO e misura sino a 000 ppm di CO autozero automatico con sonda di prelievo fumi inserita nel camino
• autodiagnosi con verifica delle funzioni e dello stato dei sensori
• 12 combustibili preprogrammati: gas naturale, GPL , gasolio , olio combustibile, propano, butano, aria propanata, biogas, gas di città, cippato di legno, pellet e legno
• possibilità di arrivare a 32 combustibili
• 10 lingue preprogrammate (italiano, inglese, francese, tedesco, spagnolo, portoghese, olandese, norvegese, russo, slovacco)
• chiavetta USB con video dimostrativo e software di collegamento con PC
• dimensioni: 310x90x60 mm
• peso: 0,9 K


GRANDEZZE MISURATE

• temperaturafumi
• temperatura ambiente
• temperatura esterna
• temperatura differenziale
• tiraggio (precisione: ± 0,5 Pa, secondo UNI 10845) e pressione differenziale.
• CO in ambiente

GRANDEZZE CALCOLATE

• CO₂, NOx
• rendimento della caldaia, inclusa condensazione
• perdita al camino
• eccesso d’aria

Il kit è costituito da:

• valigia plastica rigida
• alimentatore/carica batterie
• sonda prelievo fumi da 180 mm con tubo da 2 m
• filtro/trappola anticondensa
• sonda aria esterna TcK
• kit pressione differenziale
• custodia in EVA
• rotolo di carta aggiuntivo (2pz)
• cavetto USB e chiavetta USB
• software PC:
  software via USB per la gestione delle analisi di combustione memorizzate
  software a linea di comando per il download su PC delle analisi memorizzate
  software per monitorare dati su PC via Bluetooth
  app per ANDROID
• manuale d’uso in italiano
• certificato di taratura


Il CHEMIST  500X è il kit di base che permette di sfruttare totalmente l’espandibilità fino a 4 celle di misura. Il Chemist 500X è dotato della sola cella dell’O₂ in posizione S1.
Le tre celle di misura gas da aggiungere a quella dell’Ossigeno possono essere scelte tra i sensori sotto riportati, seguendo lo schema di disponibilità delle 3 ulteriori posizioni (S2 – S3 e S4):

Sensore Sensore	Posizione S2	Posizione S3	Posizione S4
CO + H2
CO Low range + H2	X
CO alta immunità H2	X	X	X
CO Mid range	X	X	X
CO Hi range	X	X	X
CO2		X	X
NO		X
NO Low range		X
NO2	X	X	X
NO2 Low range	X	X	X
SO2	X	X	X
SO2 Low range	X	X	X
CxHy			X
CH4 / LPG			X

ACCESSORI

• Borsa in tessuto a tracolla o a zaino
• Cavo estensione da 3 m per sonde prelievo fumi
• Sonda prelievo fumi da 300 mm, con cavo da 3 m
• Sonda prelievo fumi flessibile da 300 mm, con cavo da 2 m
• Sonda prelievo fumi da 750 mm, con cavo da 3 m
• Sonda prelievo fumi da 1000 mm, con cavo da 3 m
• Pompa manuale per misura nerofumo + filtri + tabella BACHARACH
• Separatore di condensa in plexiglass con serpentina in vetro da 200 ml. Le dimensioni del condensatore sono di ø 6,0 cm. x h 16,5 cm ed il peso complessivo di 300 g
• Condensatore in vetro da 1 litro. studiato per raffreddare convenientemente i fumi prima dell’ingresso all’analizzatore e per raccogliere condense che a contatto con i sensori, possono creare gravi inconvenienti. Il raffreddamento dei fumi viene effettuato tramite una serpentina in vetro pyrex, che può essere raffreddata anche con circolazione forzata di liquidi, e la condensa di risulta raccolta in un apposito becker, anch’esso in vetro. Il contenitore è realizzato in robusto plexiglass trasparente, in modo da rendere possibile la completa esplorazione del dispositivo ed è dotato di appositi portagomma per il collegamento all’analizzatore e all’eventuale criostato. Le dimensioni del condensatore sono di ø 15 cm. x 24 h ed il peso complessivo è di 600 g.
