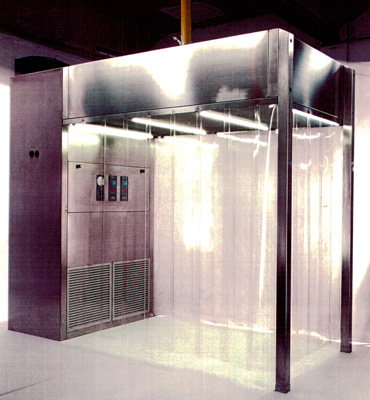

Il Flow Modul è un modulo pensile componibile a flusso laminare d’aria sterile con filtro assoluto HEPA in classe H14, per sospensione a soffitto o installabile su binario/gambe per il posizionamento su linee di produzione o in area dove sia necessaria la pulizia della zona sottostante.

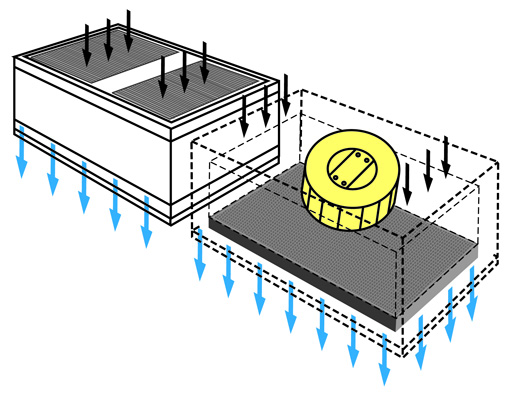

Principio di funzionamento: l’aria ambiente, aspirata attraverso un prefiltro (classe G4) collocato sul pannello superiore, viene convogliata dal motoventilatore radiale interno nel plenum che consente una distribuzione omogenea dell’aria garantendo quindi una pressione bilanciata sul filtro HEPA. L’aria in uscita avrà velocità costante e sarà uniformemente distribuita. Il flusso laminare sterile in uscita, in base all’installazione del modulo, può essere verticale od orizzontale.

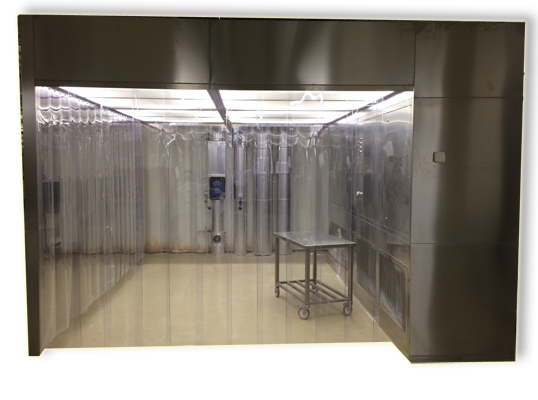

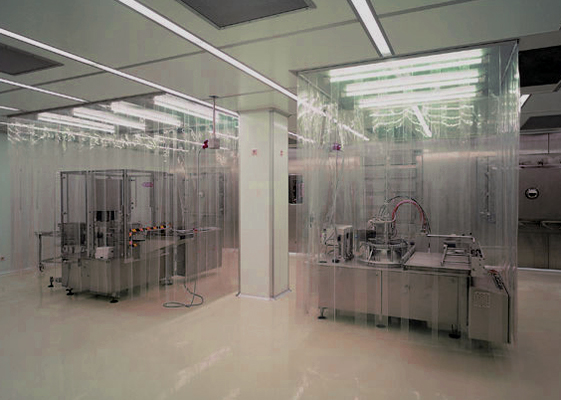

Campi di applicazione:
- industria alimentare, chimica e farmaceutica
- industria elettronica, meccanica fine e ottica
I moduli sono costruiti in conformità a:
- norma EN 1822
- direttiva CEI 66-5 (EN 61010)
CARATTERISTICHE TECNICHE
-
Apparecchio-base
- funzionamento: a riciclo totale in ambiente o convogliato all’esterno
- filtrazione: modo “filtro assoluto HEPA”
- materiale strutturale: acciaio inox AISI 304 (satinato Scotch-Brite, spessore 1,5 mm) o lamiera verniciata o lamiera zincata
- dimensioni di ingombro:
• Flow Modul 120: 1300 x 690 x 430 mm (L x P x h)
• Flow Modul 180: 1900 x 690 x 430 mm (L x P x h)
- dimensioni utili della superficie aspirante:
• Flow Modul 120: 1190 x 580 mm (L x P)
• Flow Modul 180: 1800 x 580 mm (L x P)
- peso netto:
• Flow Modul 120: 90 Kg in inox – 100 Kg modello in lamiera verniciata – 85 Kg in lamiera zincata
• Flow Modul 180: 135 Kg in inox – 140 Kg modello in lamiera verniciata – 130 Kg in lamiera zincata
- alimentazione: 230 V – 50 Hz -
Motoventilatore
- tipo: radiale ed asse verticale
- posizionamento: modo soffiante
- potenza: 270 Watt
- rumorosità: < 60 dB(A) -
Filtro assoluto
- velocità di flusso laminare verticale in uscita: 0,40 m/s
- classe: H14
- efficienza: 99,995% MPPS
- portata a 0,40 m/s: 1.100 m3/h ca
- test flow filtro:
• Flow Modul 120: 1200 m3/h a 120 Pa
• Flow Modul 180: 1800 m3/h a 130 Pa
- dimensioni:§
• Flow Modul 120: n°1 da 1220 x 610 x 68 mm
• Flow Modul 180: n°1 da 1830 x 610 x 68 mm -
Prefiltri a cella piana
- sostituzione ogni 500 ore lavorate dalla macchina
- costruzione con telaio in metallo e interno in panno sintetico
- dimensioni n°4 filtri da 300 x 615 x 15 mm
ACCESSORI
- Telaio pressafiltri con portaprefiltri
- Quadro elettrico tipo base per comando e protezione, contenente:
filtro rete 10A
interruttore automatico differenziale magnetotermico modulare di taratura adeguata al numero di moduli protetti (max n°4 apparecchi protetti dallo stesso interruttore)
variatore manuale è costituito da una scheda elettronica con reostato manuale posizionato sul quadro, per una rapida regolazione della velocità di aspirazione dell’aria
contaore di funzionamento ventilatori; installazione in fabbrica sul pannello frontale del quadro elettrico con sportellino di protezione - Lampada fluorescente per illuminazione zona sottostante il flow modul con plafoniera 36W e interruttore magnetotermico modulare di protezione lampade fluorescenti (max n°4 lampade protette); installazione in fabbrica su pannello frontale del Quadro Elettrico
- Golfare M12 per sospensione modulo a soffitto (necessari almeno 4 unità)
- Staffa laterale per fissaggio a parete (necessarie almeno 2 unità)
- Gamba di sostegno da pavimento
Materiale in acciaio inox (o acciaio zincato). Altezza 2000 (utile) + 450 mm - Cortina lato corto con telaio di aggancio ad “L” in AISI 304, altezza 2000 mm, teli flessibili in PVC trasparente “Kristal”, spessore 2 mm, larghezza 200 mm
- Cortina lato lungo con telaio di aggancio ad “L” in AISI 304, altezza 2000 mm, teli flessibili in PVC trasparente “Kristal”, spessore 2 mm, larghezza 200 mm
- Coppia griglie in rete a protezione ventilatore
