Le sacche di prelievo rappresentano un metodo conveniente, affidabile, economico per il campionamento di sostanze chimiche pericolose aerodisperse. Le proprietà di impermeabilità e di non interagire chimicamente coi gas in esse contenuti garantiscono l’integrità fisica dei campioni raccolti che quindi rimarranno incontaminati ed inalterati senza modifiche nel tempo anche in fase di stoccaggio.
Le sacche sono inoltre testate contro le perdite, resistenti alle trazioni e riutilizzabili previo flussaggio con aria purificato o con azoto.
ATTENZIONE:
Le sacche non devono essere eccessivamente gonfiate (ad esempio non oltre l’80%) perché questo potrebbe portare a rotture.
Se le sacche devono essere spedite via aereo, assicurarsi che l’area di stoccaggio sia pressurizzata.
Campi di applicazione:
- valutare l’esposizione da sversamenti e perdite
- taratura gas Standards
- misurazioni delle concentrazioni di “Picco”
- campionamento di miscele
- campionamento dell’aria indoor
- campionamento delle emissioni
- campionamento in siti pericolosi
- campionamento di biogas e gas di discarica
- campionamento in cantine di fermentazione
- campionamento di gas dei suoli
- campionamento di anidride carbonica secondo il metodo OSHA ID-172 (sacche multistrato in alluminio)
- campionamento monossido di carbonio secondo il metodo OSHA ID-210 (sacche multistrato in alluminio)
MATERIALE DISPONIBILE
Sono disponibili sacche di materiale diverso a secondo delle esigenze dell’operatore.
- Caratteristiche delle Sacche in Tedlar
- livelli di permeazione di gas molto bassi
- elevata resistenza alla trazione
- non influenzato dalla componente chimica dei gas generalmente campionati (come ad esempio: monossido di carbonio, biossido di zolfo, acido solfidrico, radon e mercaptani) ed è quindi richiesto da diversi metodi EPA
- alta permeazione a CO2 e O2
- temperatura di esercizio compresa tra -72 e 204 °C (il limite di temperatura dipende dalla strumentazione utilizzata)

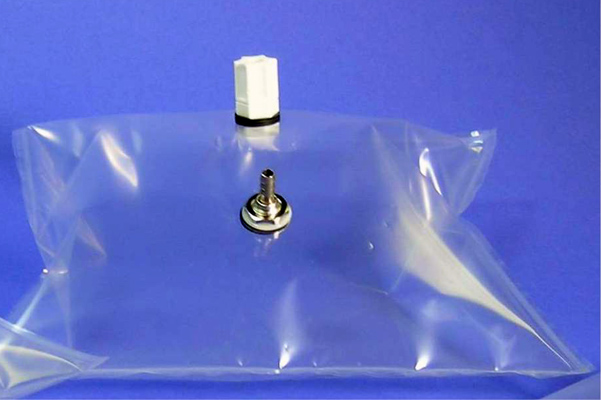

- Caratteristiche delle Sacche in Altef
- film di fluoropolimeri sviluppato appositamente per la produzione di sacche per il campionamento di gas
- resistente all’abrasione
- non contiene additivi, riempitivi o pigmenti
- chimicamente inerte alla maggior parte degli acidi, composti organici alifatici e aromatici, solventi clorurati e alcoli
- adatto per il campionamento della maggior parte dei VOC (analisi consigliata entro 2 giorni) e di diversi composti solforati (analisi consigliata entro 24 ore)
- non presenta livelli di fondo di dimetilacetaldeide e di fenolo, come ad esempio nelle sacche in Tedlar
- permeabilità a CO2, N2, CH4 minore rispetto al Tedlar
- minor resistenza ai raggi UV rispetto al Tedlar
- capacità di stoccaggio dei campioni maggiore rispetto agli altri materiali
- temperatura massima di esercizio: 127 °C
NOTA: Queste sacche non sono raccomandate per il campionamento di chetoni o esteri in concentrazioni elevate (> 30%) e per lo stoccaggio di H2S (per l’idrogeno solforato si consiglia l’uso delle sacche multi-strato)

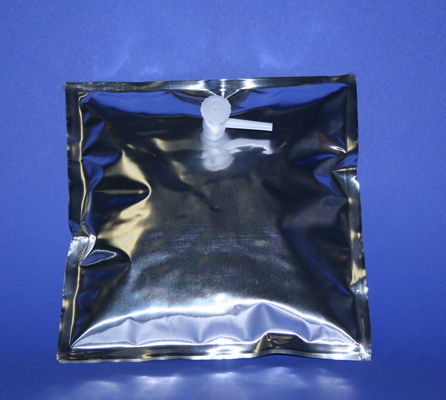

- Caratteristiche delle Sacche Multistrato
- film multistrato in alluminio ideale per la raccolta di composti a basso peso molecolare (es. l’idrogeno), non stabili se campionati con le sacche Tedlar, grazie alla capacità di proteggere totalmente dalla luce e umidità
- l’opacità del materiale protegge i campioni dalla luce ultravioletta. I composti sensibili alla luce vengono quindi protetti senza l’uso di un contenitore esterno
- la superficie interna è inerte, riducendo al minimo l’assorbimento e adsorbimento delle sostanza campionate
- estremamente resistente: sacche ideali quindi per la spedizione/invio al laboratorio di analisi
- consigliati per il campionamento di metano (CH4), idrogeno solforato (H2S), monossido di carbonio (CO) e anidride carbonica (CO2) se l’analisi avviene entro le 48 ore
- unico materiale che permette un sicuro campionamento dell’idrogeno solforato H2S e del suo stoccaggio per lunghi periodi (da 5 a 7 giorni)
- permeabilità veramente molto bassa a O2 e CO2
- temperatura massima di esercizio: 88°C
NOTA: queste sacche non sono adatte per il campionamento di basse concentrazioni di VOC
ALTEF Vs TEDLARPellicola Spessore Resistenza alla trazione Temperatura massima di esercizio Peso specifico Permeabilità al vapore acqueo Altef 0,076 mm 6100 psi 127°C 1,78 12-15 cc/m2 x giorno Tedlar 0,051 mm 8000 psi 204°C 1,70 9-57 cc/m2 x giorno
ALTEF Vs MULTISTRATO
| FILM | CARATTERISTICHE UNICHE | VANTAGGI | SVANTAGGI |
|---|---|---|---|
| ALTEF | - sviluppato specificamente per il campionamento di gas - chimicamente inerte alla maggior parte degli acidi, composti organici alifatici e aromatici, solventi clorurati e alcoli - temperatura massima di esercizio: 150 °C - film di spessore pari a 0,003 " (mentre le altre sacche hanno uno spessore par a 002”) | - consigliato per il campionamento SOV e composti dello zolfo - basso livello di fondo di SOV - non presenta livelli di fondo di dimetilacetammide o dei fenoli (come invece presentano le sacche in Tedlar) - tempi di conservazione del campione più lunghi rispetto alla maggior parte dei materiali di cui possono essere fatte le sacche | - più permeabili rispetto alle sacche in Tedlar n - non adatto per il campionamento di chetoni ed esteri in alte concentrazioni (> 30%) - minor resistenza ai raggi UV rispetto alle sacche in Tedlar |
| MULTI STRATO | - gli strati multipli determinano una scarsa permeabilità e una notevole barriera all'umidità - l’opacità protegge i campioni dalla luce ultravioletta | - l’unico materiale che permette di conservare adeguatamente l’ H2S per lunghi periodi (5 -7 giorni) - ideale per il campionamento di sostanze a basso peso molecolare - stabilità del campione fino a 5 giorni per maggior parte dei composti | - non adatto per il campionamento di basse concentrazioni (pochi ppm) di VOC’s |
TIPOLOGIE DI VALVOLE DISPONIBILI
Sono disponibili diverse tipologie di valvole a secondo delle esigenze dell’operatore.
Le sacche vengono fornite con una valvola centrale ma, su richiesta del cliente, possono essere fornite con un numero di valvole maggiore e posizionate come da necessità del cliente.

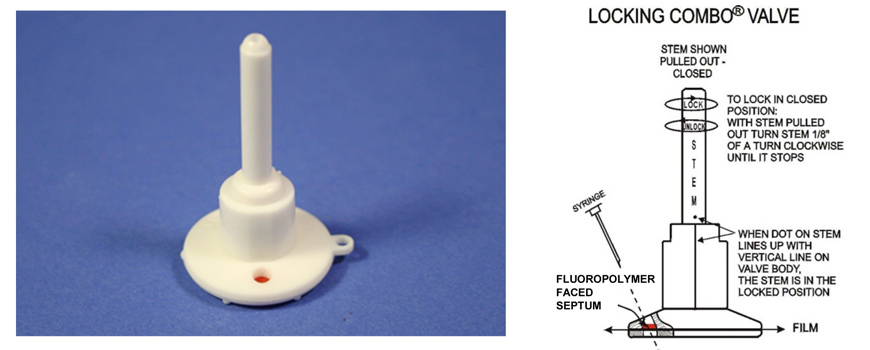

- Valvola in polipropilene con setto pinciabile
- valvola con funzione On/Off e setto pinciabile
- apertura e chiusura della valvola in meno di 1 secondo
- funzione di blocco con conferma visiva: ciò impedisce, ad esempio, la perdita accidentale del gas campionato durante il trasporto.
- leggera
- realizzata in polipropilene inerte: ciò garantisce la purezza del campione e la non contaminazione
setto in fluoropolimeri che consente di essere ripetutamente pinciato senza pericolo di perdite.

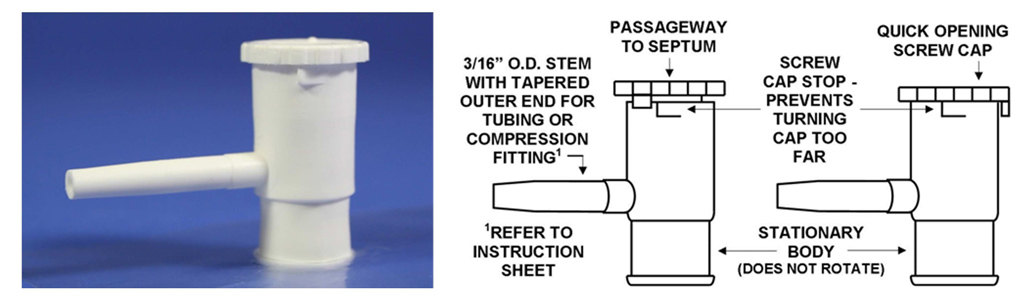

- Valvola in polipropilene con tappo a vite
- valvola con funzione On/Off e setto sostituibile
- tappo a vite per aprire/chiudere rapidamente la anche in condizioni difficili (sufficiente mezzo giro)
- conferma visiva del posizionamento della valvola in ON o OFF: ciò impedisce la perdita accidentale del campione
- leggera
- realizzata in polipropilene inerte: ciò garantisce la purezza del campione e la non contaminazione
- la valvola può essere riutilizzata solo sostituendo il setto in fluoropolimero

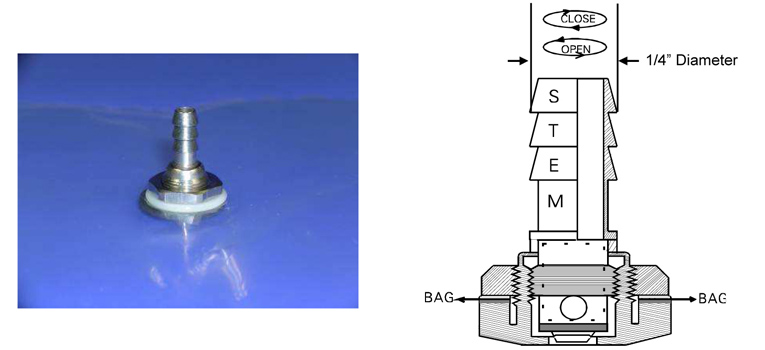

- Valvola “spinata” on/off placcata nichel
- valvola placcata in nichel resiste ai possibili danni causati dalla sostanze chimiche più aggressive
- la valvola “spinata” garantisce un miglior fissaggio del tubo di campionamento
- in posizione OFF la valvola garantisce l’assenza di perdite del gas campionato. In posizione ON l’aria campionata fuoriesce dalla sacca tramite la valvola stessa
DIMENSIONI
| CAPACITA' (litri) | DIMENSIONI (cm) | CAPACITA' (litri) | DIMENSIONI (cm) |
|---|---|---|---|
| 0,6 | 15,24 x 15,24 | 12 | 30,48 x 53,34 |
| 1 | 17,78 x 17,78 | 16 | 45,72 x 45,72 |
| 1,2 | 15,24 x 25,40 | 25 | 45,72 x 60,96 |
| 1,5 | 15,24 x 30,48 | 40 | 60,96 x 60,96 |
| 2 | 22,86 x 22,86 | 56 | 60,96 x 76,20 |
| 3 | 25,40 x 25,40 | 73 | 60,96 x 91,44 |
| 5 | 30,48 x 30,48 | 80 | 76,20 x 76,20 |
| 10 | 30,48 x 48,26 | 100 | 76,20 x 91,44 |
Cliccare qui per scaricare il file “Scelta del materiale più idoneo”
Cliccare qui per scaricare il file “Sostanze campionabili con le sacche in Tedlar”
