Cappa a flusso laminare orizzontale, classe I, “Flow Activa HF”

La cappa a flusso laminare Flow Activa HF è stata studiata per la protezione del solo prodotto, e non di operatore e/o ambiente.  Nelle cappe a flusso laminare orizzontale infatti la camera di lavoro viene mantenuta in classe 100, evitando l’introduzione in cabina di aria ambiente potenzialmente contaminata, ma l’aria di espulsione è rivolta verso l’operatore.

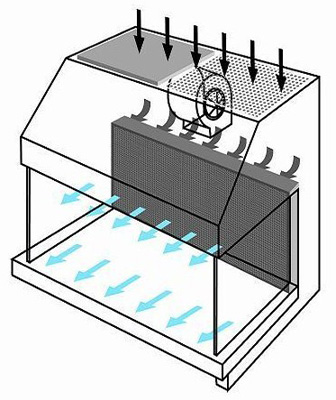

Principio di funzionamento: l’aria che fuoriesce dal filtro HEPA, posto posteriormente alla zona di lavoro, crea un’ambiente di lavoro in Classe 100 e, muovendosi laminarmente in modo parallelo al piano di lavoro, produce un fronte compatto che allontana eventuali contaminanti presenti nell’area di lavoro stessa. La ripresa dell’aria dall’ambiente avviene attraverso prefiltri ad alta arrestanza G4 che permettono di proteggere ed aumentare la durata del filtro HEPA

Campi di applicazione:

  • Verifiche di qualità nell’industria alimentare
  • Manipolazione di prodotti sensibili alla contaminazione dell’aria ambiente.
  • Preparazione di terreni di coltura.
  • Controlli di sterilità.
  • Allestimento di soluzioni parenterali TPN.
  • Tecniche di fertilizzazione in vitro.
  • Assemblaggio di apparecchi elettronici ed ottici



La cappa a flusso laminare Flow Activa HF è una cabina con zona di lavoro protetta da flusso laminare orizzontale in classe ISO 5 (ex classe 100 secondo Fed Std 209E), versione da banco, classe I secondo le norme CEI EN 61010-1, idonee alla manipolazione di prodotti o terreni di coltura non patogeni in ambiente sterile.
La cappa è costruita in conformità a:

  • Normativa Europea EN 1822 (per filtri assoluti HEPA)
  • CEI EN 61010-1
  • Comitato Elettrotecnico Italiano (CEI 66.5)
  • Norme CEI 62.25 per apparecchi classe 1 installazione fissa
  • Normativa UNI-CIG



CARATTERISTICHE PRINCIPALI

  • Carpenteria esterna in lamiera di acciaio (spessore 12/10), verniciatura a polvere epossidica, RAL 7035
  • Piano di lavoro interno in acciaio inox AISI 304 finitura scotch-brite
  • Vetri laterali trasparenti di protezione temperati antisfondamento (spessore 5 mm) estraibili
  • Filtro assoluto (HEPA) in classe H14, estraibile dalla parte posteriore della macchina, con efficienza superiore al 99,995 MPPS (ex 99,999% su particelle con diametro uguale o superiore a 0,3 μm), conformi a tutte le normative
  • Prefiltri sintetici in aspirazione di serie lavabili in acqua o aria compressa, efficienza minima 75% ASRHAE
  • Scheda elettronica controllata da un microprocessore
  • Quadro di comando, con tastiera a membrana (soft touch) a protezione antistatica (grado di protezione IP55), con le seguenti funzioni:
      – interruttore generale O/I luminoso
      – pulsante di azionamento motoventilatore
      – pulsante accensione lampada fluorescente (interbloccata con lampada UV)
      – pulsante accensione lampada UV (se installata) (interbloccata con lampada fluorescente)
      – pulsante azionamento presa elettrica interna
      – pulsante azionamento elettrovalvola controllo ingresso gas (se installata)
      – display digitale con lettura in tempo reale della velocità del flusso laminare orizzontale, espresso in metri/secondo
      – contaore elettronico digitale di funzionamento generale della macchina
      – timer di funzionamento lampada UV (se installata) a countdown impostabile dal cliente con autospegnimento a fine ciclo
      – preallarmi visivi con segnalazione su display di necessità di prossima sostituzione per:
       ¬ fine vita lampada UV (appare dopo 3900 ore di funzionamento lampada)
       ¬ raggiunto limite di utilizzo dei filtri installati (appare dopo 3900 ore di funzionamento motoventilatori)
      – allarmi acustici e visivi per:
          ¬ anomalia di funzionamento (tale anomalia può essere dovuta ad intasamento del filtro e/o al funzionamento difettoso del motoventilatore e/o velocità aria di LAF insufficiente):
          ¬ prefiltri intasati o superficie di ingresso aria in aspirazione otturata
  • Motoventilatore a controllo elettronico in grado di compensare le perdite di carico dovute al progressivo intasamento del filtro assoluto e dei prefiltri
  • Autoregolazione della velocità dell’aria sterile in flusso laminare orizzontale  per la compensazione automatica dell’intasamento dei filtri.



CARATTERISTICHE TECNICHE

  • Lampada bianca:  fluorescente
  • Intensità luminosa sul piano di lavoro: > 800 lux
  • Efficienza di filtrazione: > 99,995% MPPS (su diam.0,3 μm)
  • Velocità media LAF:  > 0,40 m/sec (modificabile)
  • Potenza nominale:
    • mod.  90: 400 W
    • mod. 120: 500 W
    • mod. 180: 800 W
  • Portata aria espulsa:
    • mod. 90: 1200 mc/h
    • mod. 120: 1600 mc/h
    • mod. 180: 2400 mc/h
  • Rumorosità: < 60 dBA
  • Dimensioni esterne:
    • mod. 90: 980 x 1050 x 1275 mm  (L x P x h)
    • mod. 120: 1270 x 1050 x 1275 mm  (L x P x h)
    • mod. 180: 1880 x 1050 x 1275 mm  (L x P x h)
  • Dimensioni utili interne:
    • mod. 90: 810 x 610 x 735 mm (L x P x h)
    • mod. 120: 1110 x 610 x 73 mm (L x P x h)
    • mod. 180: 1720 x 610 x 73 mm (L x P x h)
  • Peso netto:
     mod. 90: 103 Kg
    • mod. 120: 143 Kg
    • mod. 180: 180 Kg
  • Alimentazione elettrica: 230 V ; 50 Hz


MODELLI DISPONIBILI

I modelli Flow Activa HF vengono forniti dotati di:
n°1   piano di lavoro liscio
n°1   filtro HEPA posteriore
n°1   prefiltro
n°2   lampade fluorescenti (n°4 nel mod. 180)
n°1   motoventilatore (n°2 nel mod. 180)
n°1   cavo di alimentazione elettrica 230 V – 50 Hz (1 fase + 1 neutro + 1 terra) provvisto di spina di tipo italiano o schuko (a scelta cliente)




ACCESSORI

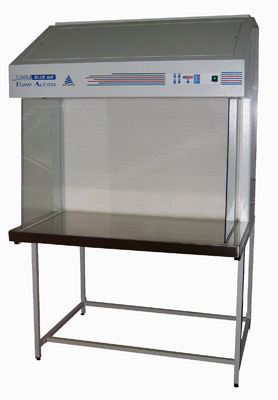

  • Supporto da pavimento
  • Sgabello altezza da pavimento regolabile (da 48 a 60 cm) con schienale e seduta in tessuto acrilico blu
  • Barra portaflebo cromata
  • Becco Bunsen con comando elettronico o a pedale
  • Poggiabraccia frontale asportabile in gomma/gel per singolo operatore, lunghezza 30 cm
  • Mobiletti e cassettiere estraibili su ruote
  • Rubinetterie varie per gas, vuoto (conformi a: DIN 12920, 12898, 12918, EN 12164/12165/12168, EN 13792)
  • Elettrovalvola su rubinetto gas
  • Prese elettriche interne
  • Lampada U.V. in collocazione fissa interna
  • Tenda a rullo autoavvolgente in PVC morbido, spessore 1,5 mm, blu, con blocco di chiusura
  • Kit di sterilizzazione a vapori di formaldeide.
    Il kit è una unità autonoma con propri piedi di appoggio, posizionabile sul piano di lavoro e collegabile elettricamente alla presa elettrica interna. Chiudendo poi il pannello frontale, si attiva da tastiera comando della cappa.
  • Decontaminante e detergente spray per tutte le superfici (confezione da 12 flaconi)



FILTRI

  • Prefiltri
  • Filtri assoluti HEPA H14, , efficienza 99,995%
