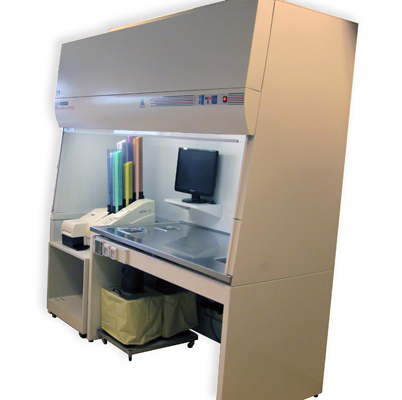

CAPPA CHIMICA A FILTRAZIONE MOLECOLARE “Black Activa Walk-in”


La cappa chimica Black Activa Walk-In è stata studiata per la protezione sia dell’operatore che dell’ambiente circostante/esterno da eventuali contaminazioni da manipolazione di sostanze chimiche tossiche o nocive provenienti dalla zona lavoro.
A seconda della natura dei vapori trattati si possono utilizzare filtri a carbone semplici o impregnati con sostanze chimiche atte a favorire l’assorbimento o la neutralizzazione delle sostanze in uso.

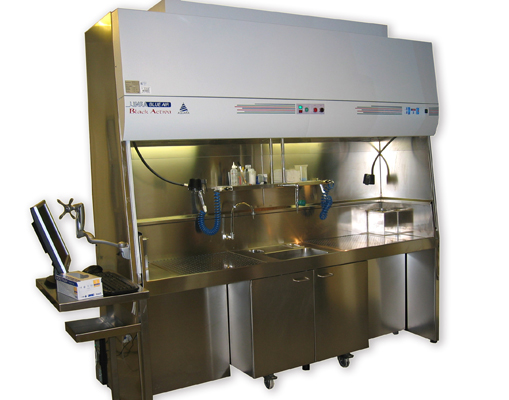

Le cappe chimiche Black Activa Walk-In  sono predisposte in modo tale che l’operatore possa entrare completamente nel caso vi siano contenuti strumenti pilota oppure nel caso vengano posizionati, sempre all’interno, dei banchi carrellati speciali.

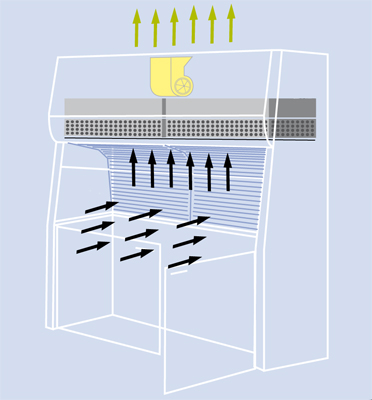

Principio di funzionamento: la cappa chimica, tramite il motoventilatore interno, richiama aria esterna dal laboratorio verso l’area di lavoro convogliandola quindi verso l’espulsione superiore.  Gli eventuali vapori dispersi durante le lavorazioni vengono così convogliati all’esterno della cappa, previa filtrazione molecolare, proteggendo l’operatore da possibili inalazioni tossiche.
Nel modello Plus l’aria, grazie agli schermi slottati posti nella parte posteriore della camera di lavoro, risulta essere omogeneamente distribuita con il flusso aspirato, sia orizzontale che verticale, prima di essere filtrata ed espulsa all’esterno.
L’aria filtrata, espulsa dalla cappa, viene riciclata in ambiente lavoro o canalizzata all’esterno del locale. Il processo di assorbimento del carbone e strettamente legato alla sua struttura microporosa: per proteggerne l’integrità la cappa è fornita con prefiltri che hanno lo scopo di trattenere le particelle di pulviscolo che ostruirebbero i pori del filtro a carbone riducendo la superficie di scambio e quindi la durata del filtro stesso

Campi di applicazione:

  • Laboratori  di ricerca alimentare, biologica,  chimica,  cosmetica, farmaceutica ed elettronica
  • Laboratori di controllo qualità di industria alimentare, chimica cosmetica, alimentare e farmaceutica
  • Laboratori di analisi chimico-cliniche, agroalimentari ed idrobiologiche.
  • Laboratori di scuole, università e musei.
  • Reparti di anatomia e istologia patologica, endoscopia e chirurgia veterinaria


Le cappe chimiche sono costruite in conformità a:

  • norma EN 14175-3:2003 (e dotata di relativo Test report)
  • norme DIN 12924 e DIN 12927
  • norma IEC 1010_1
  • direttiva CEI 66-5 (EN 61010)
  • direttiva CEI 62.5 (EN60601-1), Classe I tipo B


CARATTERISTICHE PRINCIPALI

  • Carpenteria esterna in tubolare e lamiera di acciaio al carbonio, spessore 12/10, verniciatura a polvere epossidica (inalterabilità nel tempo, resistenza chimica).
  • Piano di lavoro (non compreso nella dotazione standard: deve essere scelto tra i modelli proposti a seconda delle necessità)
  • Parte inferiore della macchina (supporto) costituito da una lamiera in acciaio, spessore 5 mm, piegata su tre lati e chiusa. La parte frontale è apribile mediante due sportelli in policarbonato incernierati a destra e sinistra, per l’introduzione di macchinari o quant’altro sotto cappa.
  • Vetro frontale temperato da 6 mm, terminante a 80 cm dal pavimento (a livello degli sportelli in policarbonato)
    • mod. Standard: apribile in verticale diviso in due parti
    • mod. Plus: apribile a saliscendi motorizzato con fine corsa regolabili
  • Possibilità di canalizzazione all’esterno dell’aria espulsa ove possibile dal locale di installazione mediante aggiunta di raccordo di scarico (opzionale)
  • Doppio fondale di aspirazione posteriore in policarbonato per uniformare il flusso orizzontale dell’aria dal fronte macchina (solo mod. “Plus”)
  • Predisposizione ad accogliere fino a 3 filtri in serie (3 a carbone o 2 a carbone + 1 HEPA) su ogni gruppo filtrante, di spessori diversi
  • Scheda elettronica moderna comandata e controllata da microprocessore di nuova generazione
  • Quadro di comando con tastiera soft-touch in policarbonato con le seguenti funzioni:
    - interruttore generale 0/I luminoso
    - pulsante azionamento motoventilatori
    - pulsanti di azionamento motore alzacristallo (solo mod. “Plus”)
    - pulsante accensione lampada fluorescente
    - tasti per la regolazione manuale della velocità dell’aria aspirata (solo mod. “Standard”)
    - contaore di funzionamento motori e di uso filtri
    - lettura in tempo reale della velocità dell’aria (in m/sec) sull’apertura frontale mediante display numerico (solo mod. “Plus”)
    - allarme intasamento prefiltro
    - allarme visivo su display di superamento periodo massimo per la sostituzione del filtro installato (resettabile)
    - allarme velocità insufficiente  (solo mod. “Plus”)
  • motoventilatore radiale di alta qualità e lunga durata
  • regolazione manuale (mod. “ Standard”) o automatica (mod. “Plus”) della velocità dell’aria in grado di compensare:
    - in modo continuo le variazioni di apertura del vetro frontale
    - il progressivo intasamento dei prefiltri, dei filtri a carbone e dei filtri assoluti
    - la presenza di uno o più operatori di fronte alla cabina riducendo le turbolenze nelle zone di lavoro
  • grado minimo di protezione elettrica IP44 per motoventilatori e motore alzavetro (quando presente), IP55 per quadro elettrico, IP65 per lampada fluorescente


CARATTERISTICHE TECNICHE

  • Lampada: fluorescente (potenza 18W)
  • Intensità luminosa area lavoro: > 800 lux
  • Alimentazione elettrica: 230V – 50 Hz monofase
  • Rumorosità:  60 dB max
  • Velocità dell’aria: 0,45 m/sec (impostata in fabbrica ma parametro modificabile da 0,40 a 0,60 m/sec)
  • Potenza installata:
    • mod. 90-120:    275 W standard / 445 W plus
    • mod. 150-180: 300 W standard / 470 W plus
  • Dimensioni esterne:
    • mod. 90: 905 x 750 x 2300 mm (L x P x h)
    • mod. 120: 1205 x 750 x 2300 mm (L x P x h)
    • mod. 150: 1505 x 750 x 2300 mm (L x P x h)
    • mod. 180: 1805 x 750 x 2300 mm (L x P x h)
  • Dimensioni utili interne:
    • mod. 90: 860 x 700 x 1665 mm (L x P x h)
    • mod. 120: 1160 x 700 x 1665 mm (L x P x h)
    • mod. 150: 1460 x 700 x 1665 mm (L x P x h)
    • mod. 180: 1760 x 700 x 1665 mm (L x P x h)
  • peso:
    • mod. 90: Kg. 170 standard (senza filtri)
    • mod. 120: Kg. 190 standard (senza filtri)
    • mod. 150: Kg. 215 standard (senza filtri)
    • mod. 180: Kg. 230 standard (senza filtri)


MODELLI DISPONIBILI

I modelli da 90 e 120 vengono forniti dotati di:
n° 1  supporto da pavimento
n° 1  ventilatore radiale
n° 1  lampada fluorescente da 18 Watt
n° 2  prefiltri
n° 1  cavo di alimentazione elettrica 230 V – 50 Hz (1 fase + 1 neutro + 1 terra) provvisto di spina di tipo italiano o schuko (a scelta cliente: specificare in fase di ordine)

I modelli da 150 e 180 vengono forniti dotati di:
n° 1  supporto da pavimento
n° 1  ventilatore radiale
n° 1  lampada fluorescente da 36 Watt IP65
n° 3  prefiltri
n° 1  cavo di alimentazione elettrica 230 V – 50 Hz (1 fase + 1 neutro + 1 terra) provvisto di spina di tipo italiano o schuko (a scelta cliente: specificare in fase di ordine)


Su richiesta del cliente è possibile fornire le cappe:
- prive di motoventilatore interno
- con camera di lavoro interamente rivestita in acciaio inox o in policarbonato
- pareti laterali dotate di finestra in policarbonato fissa o con sportello incernierato


ACCESSORI

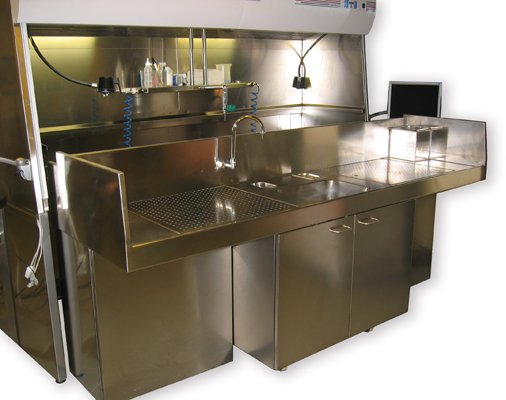

  •  Carrello portaservizi estraibile su ruote accessoriato su disegno del cliente
  • Braccio snodabile porta monitor e tastiera PC
  • Dittafono + pedale + microfono + cassetta
  • Sgabello altezza da pavimento regolabile (da 48 a 60 cm) con schienale e seduta in tessuto acrilico blu
  • Mensola interna
  • Poggiabraccia frontale asportabile in gomma/gel per singolo operatore, lunghezza 30 cm
  • Decontaminante e detergente spray per tutte le superfici (confezione da 12 flaconi)
  • Rubinetterie varie per gas, vuoto e liquidi (conformi a: DIN 12920, 12898, 12918, EN 12164/12165/12168, EN 13792)
  • Prese elettriche interne o esterne montate su telaio frontale
  • Sistema di risparmio energetico con abbassamento automatico del vetro frontale in assenza di personale mediante sensore I.R. rilevatore di presenza
  • Lampada con lente di ingrandimento Rimsa
  • Lampada con braccio snodato a luce nera di Wood
  • Faretto orientabile Rimsa con lampada alogena 50 W
  • Accessori per eventuale canalizzazione all’esterno (diam. 250 mm)


FILTRI e PRFEFILTRI

  • Prefiltri di ricambio (confezione da 10 pz.)
  • Filtri assoluti HEPA H13, spessore 68 mm, efficienza 99,95%
  • Filtri a carboni attivi:
    C100 per solventi e acidi generici
    C100, tipo C7, carbone di cocco per etidio di bromuro, idrocarburi, acidi e solventi organici
    CI200 per formaldeide e glutaraldeide
    C100E per etere
    CI300 per ammine e ammoniaca
    CI400 per acidi inorganici
    CI410 per mercaptani
    CI-GH per mercurio
    CMS multistrato
    CI-RI per iodio

WALK IN_Schema stadi di filtrazione
ATTENZIONE!

Per mod 90 e 120 sono necessari n°2 filtri per ogni stadio di filtrazione
Per mod. 150 e 180 sono necessari n°3 filtri per ogni stadio di filtrazione
