I campionatori A.P. Buck serie ALLIN Plus sono campionatori personali estremamente maneggevoli e di facile per l’utilizzo in ambienti potenzialmente pericolosi.
Grazie ai diversi accessori in dotazione, il modello Allin 5 Plus può essere impiegato per il controllo dell’esposizione dei lavoratori sia a polveri e fibre che a gas e vapori mentre il modello Allin 1 Plus è consigliato solo per il campionamento di gas e vapori.
Tramite tastiera si può facilmente accedere alle funzioni di RUN (per far partire il campionamento) ed di MENU (per resettare e modificare i parametri di campionamento).
I menu sono in inglese, francese e spagnolo.
I dati memorizzati dal campionatore possono essere scaricati su PC (operante con Windows XP/Windows 7) mediante porta RS232 e apposito cavo di collegamento (opzionale).
La portata viene mantenuta costante (a una data pressione e temperatura) grazie ad un sensore di pressione differenziale e ad un’esclusiva scheda elettronica.
Impostando ad un’apposita password è possibile bloccare i tasti per prevenire accidentali spegnimenti.
Attenzione!
- campionatore Allin 1 Plus: per ottenere portate comprese tra 5 e 99 cc/min è necessario l’utilizzo del portafiala con regolazione di basso flusso
- campionatore Allin 5 Plus: per ottenere portate comprese tra 5 e 799 cc/min è necessario l’utilizzo del portafiala con regolazione di basso flusso
I campionatori sono conformi alla direttiva CE EMC 89/336/EEC e alla norma UNI EN 1232/1999.
I campionatori, a sicurezza intrinseca, possono essere usati in ambienti Classe I, II, III, Div 1 Gruppi A-G, T3
Campi di applicazione:
- ambienti di lavoro
- emissioni
CARATTERISTICHE TECNICHE
- chassis in policarbonato estremamente resistente, antistatico, schermato RFI/EMI
- clip di fissaggio alla cintura in acciaio, posto sul retro del campionatore
- pompa: a membrana a singola testa
- range di portata:
• Allin 1 Plus: 100-600 cc/min (tra 5 e 99 cc/min con riduttore di flusso)
• Allin 5 Plus: 5 – 5000 cc/min (tra 5 e 799 cc/min con riduttore di flusso) - accuratezza: ± 5% rispetto alla calibrazione
- sistema di campionamento validatoper garantire il mantenimento costante del flusso
- in caso di flusso interrotto, il campionatore tenterà di ripartire trascorso 1 minuto dall’interruzione
- compensazione delle perdite di carico:

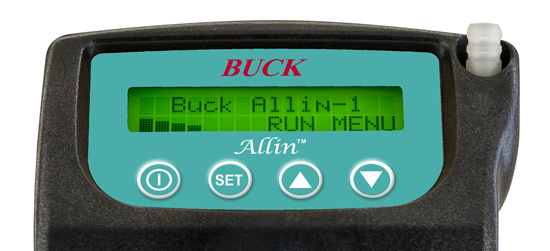

Allin 1 Plus Allin 5 Plus 100 cc/min: fino a 10” H2O 0,8 l/min: fino a 15” H2O 200 cc/min: fino a 25” H2O 1 l/min: fino a 30” H2O 300 cc/min: fino a 36” H2O 2 l/min: fino a 50” H2O 500 cc/min: fino a 25” H2O 3 l/min: fino a 30” H2O 600 cc/min: fino a 10” H2O 4 l/min:fino a 20” H2O 5 l/min:fino a 15” H2O - display: LCD a 2 linee e 16 caratteri
- visualizzazione a display: tempo trascorso dall’inizio del campionamento; portata di campionamento; volume d’aria campionato; livello carica batteria; Timer; T e ΔP sul filtro
- quattro semplici tasti permettono di attivare il campionatore ed impostare la portata desiderata
- possibilità di impostare un’apposita password per bloccare i tasti per prevenire accidentali spegnimenti
- programmazione: è possibile impostare la durata del campionamento o l’ora di inizio e di fine campionamento (fino ad un massimo di 10 ripetizioni)
- memorizzazione dei dati relativi a 7 gg. di funzionamento della pompa (se i dati vengono registrato con una frequenza di uno al minuto per 24 ore)
- dati memorizzati: portata, volume campionato, tempo trascorso, temperatura, ΔP sul filtro ed eventuali allarmi verificatisi durante il campionamento
- uscita seriale RS232COM: per scarico dei dati memorizzati a PC (con apposito cavo opzionale e utilizzo sistema operativo Windows XP/Windows 7)
- alimentazione: batterie ricaricabili NiMH (4.8 V , 2.15 Ah). Le batterie possono essere ricaricate anche se separate dal corpo dello strumento
- ricarica delle batterie: da 2 ora a 16 ore a seconda del caricabatterie usato
- durata batterie:
Allin 1 Plus:
| Back Pressure (pollici H20) | Portata 100cc/min | Portata 200cc/min | Portata 300cc/min | Portata 400cc/min | Portata 500cc/min | Portata 600cc/min |
|---|---|---|---|---|---|---|
| 3” | 24 ore | 20 ore | 19 ore | 15 ore | 13 ore | 9 ore |
| 5” | 23 ore | 19 ore | 18 ore | 14 ore | 10 ore | 8 ore |
| 10” | 21 ore | 18 ore | 16 ore | 12 ore | 9 ore | 6 ore |
| 15” | 16 ore | 14 ore | 11 ore | 9 ore | ||
| 20” | 15 ore | 13 ore | 10 ore | 7 ore | ||
| 30” | 14 ore | 11 ore | 9 ore | |||
| 36” | 10 ore | |||||
| 5 – 99 cc/min | con riduttore di flusso: da 1 a 8 ore |
Allin 5 Plus:Back Pressure (pollici H20) Portata 1000cc/min Portata 2000cc/min Portata 3000cc/min Portata 4000cc/min Portata 5000cc/min 5” 18 ore 14 ore 11 ore 9 ore 6 ore 10” 14 ore 12 ore 9 ore 7 ore 15” 12 ore 10 ore 8 ore 5 ore 20” 10 ore 8 ore 7 ore 3 ore 30” 7 ore 6 ore 4 ore 40” 4 ore 50” 3 ore 5 – 799 cc/min con riduttore di flusso: da 1 a 8 ore a secondo del BackPressure
- dimensioni: 114 x 102 x 50 mm (h x l x p)
- peso: 539 g
- limiti operativi: da 0 a 45°C
Il kit è costituito da:
- strumento
- caricabatteria
- tubo al silicone (1 m)
- manuale in italiano
ACCESSORI
- Cintura in nylon per fissaggio del campionatore alla persona
- Custodia protettiva in tela
- Valigia di contenimento e trasporto per un campionatore

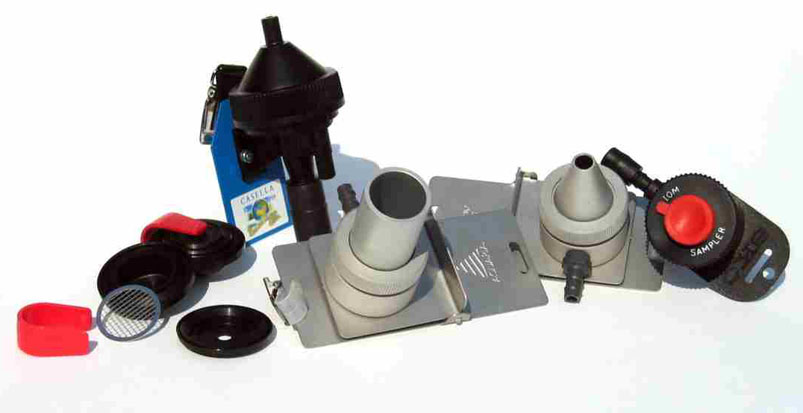

- Dispositivo portamembrana per filtri da 25 e 37 mm di diametro per campionamento frazione inalabile
- Ciclone Casella in plastica antistatica per il campionamento della frazione respirabile, taglio granulometrico 4,5 e 5 micron, equipaggiabile con porta filtri da 25 mm
- Preselettore IOM per filtri da 25 mm di diametro
- Cassette portafiltro per il trasporto di filtri, con coperchio sagomato per garantire il bloccaggio del filtro sulla circonferenza (come indicato dal metodo UNICHIM n°285:2003) e dotate, sulla circonferenza, di slitte laterali per facilitare la presa del filtro con le pinzette

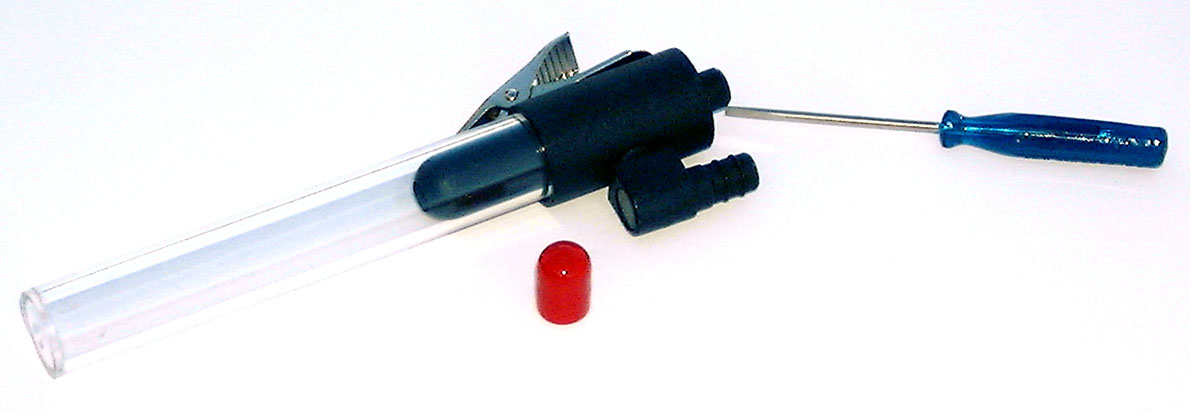

- Portafiala con regolatore di flusso per fiale Standard e Large
- Cavo di comunicazione Ap Buck Allin – PC
