I componenti della sonda a contatto con gli inquinati sono realizzati totalmente in Titanio e la misura della temperatura di campionamento, come previsto dalla norma EN 1948, avviene all’interno della camera di campionamento a valle del setto filtrante.
La sonda proposta, coperta da modello di utilità, attraverso un particolare inserto rimovibile, e posizionato all’interno della camera di campionamento, permette all’operatore di intercambiare i supporti di campionamento con estrema facilità (filtro – ditale – cestello) senza rimuovere la sonda dal suo alloggiamento in camino.

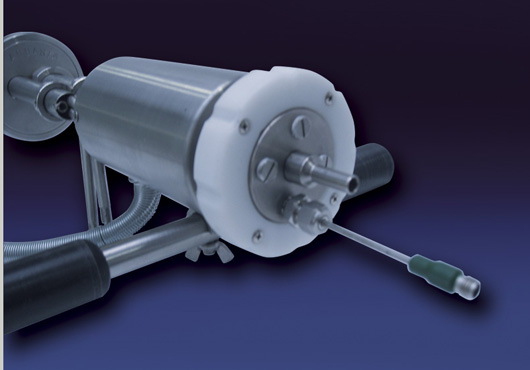

Nel tappo di chiusura posteriore della camera di campionamento, realizzato sempre in titanio, si trovano l’alloggiamento della termocoppia, il raccordo a portagomma per il campionamento delle polveri e altri tre possibili attacchi che, se non utilizzati, vengono chiusi da tappi rimovibili e sostituibili da portagomma in titanio.
Il riscaldamento della sonda avviene mediante resistenze collegate ad un quadro di controllo temperature a microprocessore IP 65. La regolazione della temperatura impostata è assicurata dalla termocoppia alloggiata all’interno della camera di campionamento e collegata al quadro di controllo temperatura.
Per il test di tenuta, che deve essere effettuato prima di ogni campionamento, si dovrà utilizzare l’ugello cieco (fornito a corredo) avvitandolo sulla parte terminale della curva.
Terminato il campionamento, ed estratto l’inserto con il dispositivo di campionamento, l’operatore può effettuare il lavaggio della sonda per il recupero dei microinquinanti in essa ancora presenti, chiudendo sia la camera di campionamento (utilizzando l’apposito piattello cieco fornito a corredo) che la curva porta ugelli, come già descritto.

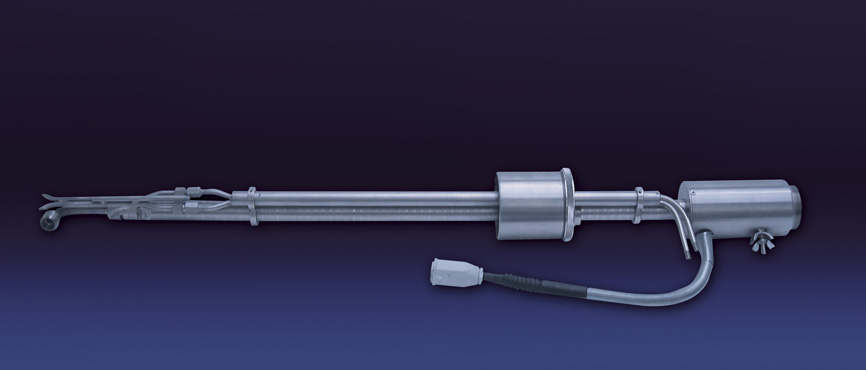

La sonda viene fornita completa di:
- Camera di campionamento in titanio, munita di connettore per l’attacco alla centralina di controllo, dotata di una camicia esterna in acciaio inox AISI 316: tra la camicia esterna e la camera di campionamento si trova avvolta la resistenza per il riscaldamento.
La camera di campionamento è dotata di:

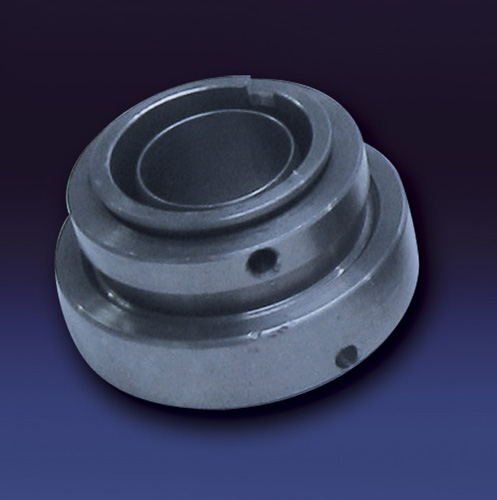

- inserto porta dispositivi di campionamento in titanio

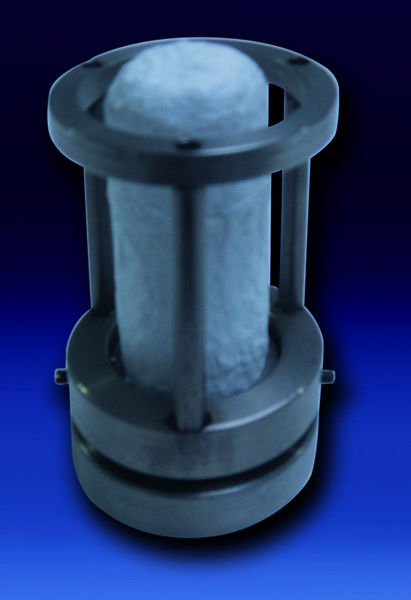

- portafiltro, portaditale, portacestello per collegamento all’inserto sopra indicato (tutti i dispositivi sono in titanio)

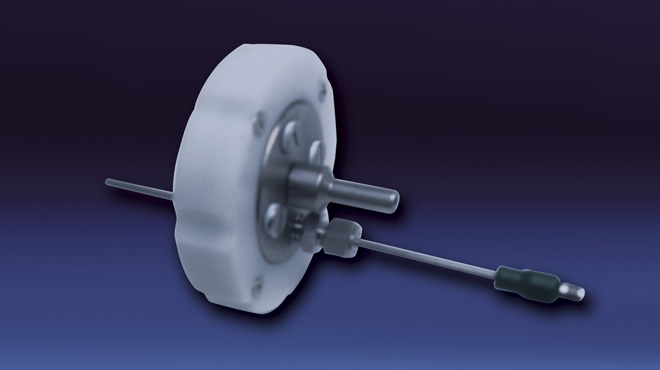

- piattello di chiusura camera di campionamento in titanio, predisposto per 4 attacchi portagomma e un attacco per termocoppia
- piattello cieco di chiusura camera di campionamento in titanio per lavaggio sonda
- flangia in titanio e ghiera in teflon per il serraggio della camera di campionamento con i piattelli sopra indicati
- termocoppia per misura della temperatura nella camera di campionamento e, come previsto dalla norma, dietro il setto filtrante e dotata di cavo per il collegamento alla centralina di controllo
- 4 portagomma
- set di guarnizioni
- 2 reticelle di supporto filtro in titanio - Tubo per il campionamento in camino dotato di una camicia esterna in acciaio inox AISI 316: tra la camicia esterna ed il tubo di campionamento si trova avvolta la resistenza per il riscaldamento munita di attacco alla centralina di controllo.
Il tubo viene fornito completo di:
- connessione alla camera di campionamento

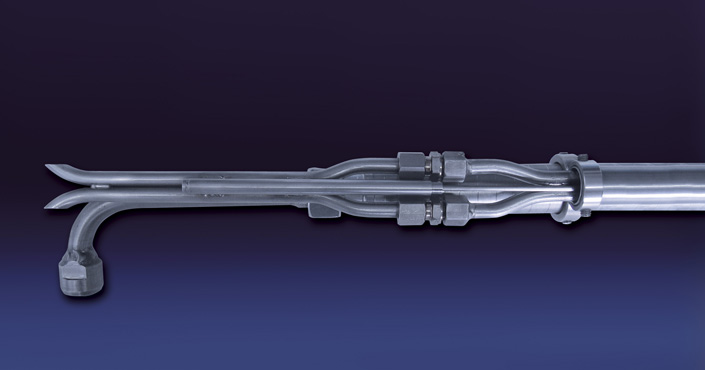

- curva porta ugelli
- resistenza di riscaldamento con connettore
- flangia in acciaio inox (Ø 90 mm) con manicotti di scorrimento
- termocoppia
- tubo di Darcy
Sono disponibili sonde di lunghezza diversa: 50 – 100 – 150 – 200 cm
I tubi di campionamento delle sonde riscaldate sono intercambiabili: una sonda da 50 cm può quindi facilmente essere trasformata in una sonda da 2 metri semplicemente acquistando il tubo della lunghezza desiderata.
ACCESSORI

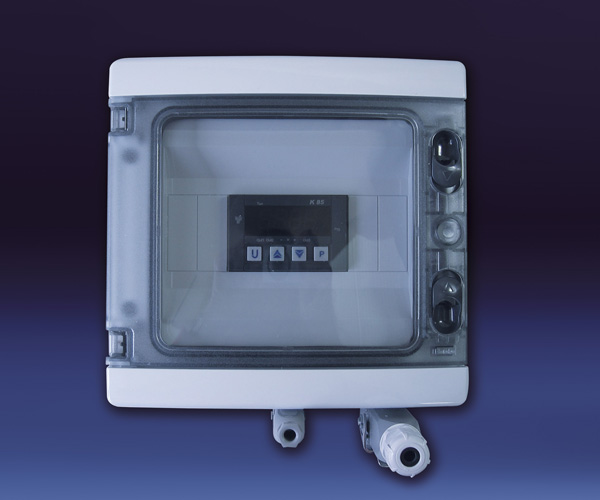

- Centralina di controllo temperatura a microprocessore, grado di protezione IP 65 costituita da:
- custodia di protezione IP 30
- cavo di alimentazione da 3 m
- contatto di allarme programmabile (3A MAX)
- funzione autotuning
- logica PID (Proporzionale Integrata Derivata)
- display digitale
- controllo statico a treni d’onda zero crossing
- temperatura impostabile sino a 1000°C (tuttavia temperature superiori agli 800°C possono danneggiare la sonda)
- dimensioni: 220 x 200 x 250 mm (l x p x h) - Ugelli conici in titanio (da 4 a 10 mm)
- Cestello per lana di silice in titanio
- Scatola di contenimento e trasporto in legno dotata di maniglia e ruote, con attacchi a molla per ugelli e contenitore segmentato per accessoristica
