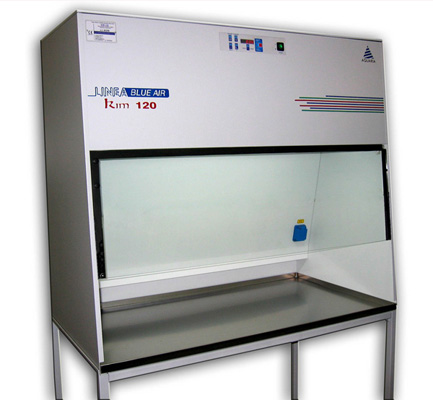

CAPPA CHIMICA A FILTRAZIONE MOLECOLARE “KIM”


La cappa chimica KIM è stata studiata per la protezione sia dell’operatore che dell’ambiente circostante/esterno da eventuali contaminazioni da manipolazione di sostanze chimiche tossiche o nocive provenienti dalla zona lavoro.
A seconda della natura dei vapori trattati si possono utilizzare filtri a carbone semplici o impregnati con sostanze chimiche atte a favorire l’assorbimento o la neutralizzazione delle sostanze in uso.

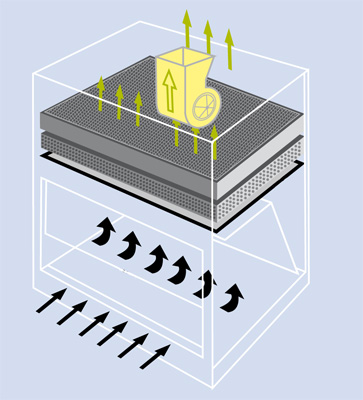

Principio di funzionamento: la cappa chimica, tramite il motoventilatore interno, richiama aria esterna dal laboratorio verso l’area di lavoro convogliandola quindi verso l’espulsione superiore.  Gli eventuali vapori dispersi durante le lavorazioni vengono così convogliati all’esterno della cappa, previa filtrazione molecolare, proteggendo l’operatore da possibili inalazioni tossiche.

Il doppio fondale di aspirazione in lamiera verniciata, posto nella parte posteriore della camera di lavoro, uniforma il flusso orizzontale dell’aria dal fronte macchina.

L’aria filtrata, espulsa dalla cappa, viene riciclata in ambiente lavoro o canalizzata all’esterno del locale. Il processo di assorbimento del carbone e strettamente legato alla sua struttura microporosa: per proteggerne l’integrità la cappa è fornita con prefiltri che hanno lo scopo di trattenere le particelle di pulviscolo che ostruirebbero i pori del filtro a carbone riducendo la superficie di scambio e quindi la durata del filtro stesso

Campi di applicazione:

  • Laboratori di ricerca alimentare, biologica,  chimica,  cosmetica, farmaceutica ed elettronica
  • Laboratori di controllo qualità di industria alimentare, chimica cosmetica, alimentare e farmaceutica
  • Laboratori di analisi chimico-cliniche, agroalimentari ed idr
  • Laboratori di scuole, università e
  • Reparti di anatomia e istologia patologica, endoscopia e chirurgia veterinaria

Le cappe sono costruite in conformità a:

  • norma EN 14175-3:2003 (e dotata di relativo Test report)
  • norme DIN 12924 e DIN 12927
  • direttiva CEI 66-5 (EN 61010)
  • direttiva CEI 62.5 (EN60601-1), Classe I tipo B


CARATTERISTICHE PRINCIPALI

  • Carpenteria esterna in tubolare e lamiera di acciaio al carbonio, spessore 12/10, verniciatura a polvere epossidica (inalterabilità nel tempo, resistenza chimica).

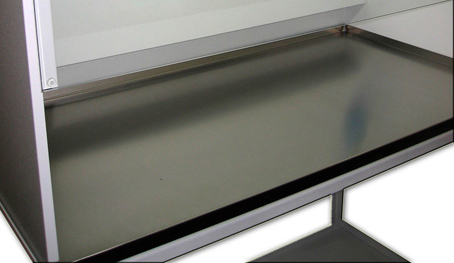

  • Piano di lavoro in acciaio inox a vassoio con bordi rialzati per contenimento liquidi, removibile totalmente a cassetto dal fronte cappa
  • Vetro frontale temperato da 6 mm:
    • mod. 80VS, 120, 150 e 180: apribile a saliscendi manuale in verticale, posizionabile all’altezza desiderata dal cliente (da 20 a 50 cm dal piano di lavoro)
  • Predisposizione per aggiunta, anche successiva, di un rubinetto (gas o vuoto) posta sul lato sinistro della camera di lavoro (solo sul modello KIM 80VS)
  • possibilità di canalizzazione all’esterno dell’aria espulsa ove possibile dal locale di installazione mediante applicazione della tubazione direttamente al raccordo di serie Ø 150 mm
    • mod. 80VS: opzionale
    • mod. 120: n° 1 raccordo
    • mod. 150 e 180: n° 2 raccordi
  • Doppio fondale di aspirazione posteriore in lamiera verniciata per uniformare il flusso orizzontale dell’aria dal fronte macchina
  • Predisposizione ad accogliere oltre il gruppo filtrante primario, un gruppo di filtrazione secondario.
    (es: n° 1 carbofiltro spessore 40 + n° 1 filtro HEPA spessore 68 mm
    n° 1 stadio di filtrazione con carbofiltro spessore 60 mm
    n° 2 stadi di filtrazione con carbofiltri spessore 40 mm)
  • Illuminazione collocata in zona esterna alla camera di lavoro:
    • Kim 80 VS: LED
    • Kim 120, 150 e 180: fluorescente
  • Scheda elettronica controllata da microprocessore di nuova generazione, con regolazione automatica della velocità dell’aria aspirata
  • Quadro di comando con tastiera soft-touch in policarbonato con le seguenti funzioni:
    - interruttore generale 0/I luminoso
    - pulsante azionamento motoventilatori
    - pulsante accensione lampada fluorescente
    - pulsante azionamento presa elettrica interna di servizio
    - contaore di funzionamento motori e di uso filtri
    - lettura in tempo reale della velocità dell’aria (in m/sec) sull’apertura frontale mediante display numerico
    - allarme intasamento prefiltro
    - allarme visivo su display di superamento periodo massimo per la sostituzione del filtro installato (resettabile)
    - allarme velocità insufficiente
  • Motoventilatore termicamente protetto centrifugo di alta qualità e lunga durata
  • regolazione automatica della velocità dell’aria in grado di compensare:
    - in modo continuo le variazioni di apertura del vetro frontale
    - il progressivo intasamento dei prefiltri, dei filtri a carbone e dei filtri assoluti
    - la presenza di uno o più operatori di fronte alla cabina riducendo le turbolenze nelle zone di lavoro
  • grado minimo di protezione elettrica IP44 per motoventilatori e motore alzavetro (quando presente), IP65 per quadro elettrico e per lampada fluorescente


CARATTERISTICHE TECNICHE

  • Lampada:
    • mod. 80VS: LED 8 W
    • mod. 120: Fluoresente 21 W
    • mod. 150
    Fluoresente 28 W
    • mod. 180: Fluoresente 35 W
  • Intensità luminosa area lavoro: > 700 lux
  • Rumorosità:  < 57 dB max
  • Velocità dell’aria: 0,45 m/sec (impostata in fabbrica ma parametro modificabile da 0,40 a 0,60 m/sec)
  • Potenza installata:
    • mod. 80VS: 300 W
    • mod. 120: 410 W
    • mod. 150-180: 700 W
  • Portata massima aria espulsa:
    • mod. 80VS: 650 m3/h
    • mod. 120: 800 m3/h
    • mod. 150
    1200 m3/h
    • mod. 180: 1600 m3/h
    La portata è tuttavia dipendente da numerose variabili quali filtri, eventuale tubazione etc.
  • Dimensioni esterne:
    • mod. 80VS:  800 x 660 x 1125 mm  (L x P x h)
    • mod. 120: 1200 x 665 x 1200 mm (L x P x h)
    • mod. 150: 1500 x 665 x 1200 mm (L x P x h)
    • mod. 180: 1800 x 665 x 1200 mm (L x P x h)
  • Dimensioni utili interne:
    • mod. 80VS:  795 x 600 x 600 mm (L x P x h)
    • mod. 120: 1195 x 600 x 770 mm (L x P x h)
    • mod. 150: 1495 x 600 x 770 mm (L x P x h)
    • mod. 180: 1795 x 600 x 770 mm (L x P x h)
  • Peso:
    • mod. 80VS: Kg. 85 (senza filtri)
    • mod. 120: Kg. 120 (senza filtri)
    • mod. 150: Kg. 140 (senza filtri)
    • mod. 180: Kg. 150 (senza filtri)
  • Alimentazione elettrica: 230V – 50 Hz monofase


MODELLI DISPONIBILI

Il modello 80VS viene fornito dotato di:
n° 1 piano di lavoro in acciaio inox chiuso a vassoio
n° 1 motoventilatore centrifugo Ebm Papst 250W
n° 1 lampada LED (da 8 Watt)
n° 1 presa elettrica interna, tipo UNEL-schuko (o altro a richiesta), 230V-50Hz
n° 2 prefiltri prefiltri sintetici alta efficienza, classe G4 (in accordo alla norma EN 779)
n° 1 cavo di alimentazione elettrica 230 V – 50 Hz (1 fase + 1 neutro + 1 terra) provvisto di spina di tipo italiano o schuko (a scelta cliente: specificare in fase di ordine)

Il modello 120  viene fornito dotato di:
n° 1 piano di lavoro in acciaio inox chiuso a vassoio
n° 1 motoventilatore centrifugo Ebm Papst 250W
n° 1 collare di scarico all’esterno Ø 150 mm
n° 1 lampada fluorescente (da 13 Watt nel mod. 80 e da 21 W nel mod. 120)
n° 1 presa elettrica interna, tipo UNEL-schuko (o altro a richiesta), 230V-50Hz
n° 2 prefiltri prefiltri sintetici alta efficienza, classe G4 (in accordo alla norma EN 779)
n° 1 cavo di alimentazione elettrica 230 V – 50 Hz (1 fase + 1 neutro + 1 terra) provvisto di spina di tipo italiano o schuko (a scelta cliente: specificare in fase di ordine)

Il modello da 150 viene fornito dotato di:
n° 1 piano di lavoro in acciaio inox chiuso a vassoio
n° 2 motoventilatori centrifughi Ebm Papst 250W
n° 2 collari di scarico all’esterno Ø 150 mm
n° 1 lampada fluorescente da 28 Watt
n° 1 presa elettrica interna, tipo UNEL-schuko (o altro a richiesta), 230V-50Hz
n° 2 prefiltri sintetici alta efficienza, classe G4 (in accordo alla norma EN 779)
n° 1 cavo di alimentazione elettrica 230 V – 50 Hz (1 fase + 1 neutro + 1 terra) provvisto di spina di tipo italiano o schuko (a scelta cliente: specificare in fase di ordine)

Il modello da 180 viene fornito dotato di:
n° 1 piano di lavoro in acciaio inox chiuso a vassoio
n° 2 motoventilatori centrifughi Ebm Papst 250W
n° 2 collari di scarico all’esterno Ø 150 mm
n° 1 lampada fluorescente da 35 Watt
n° 1 presa elettrica interna, tipo UNEL-schuko (o altro a richiesta), 230V-50Hz
n° 3 prefiltri sintetici alta efficienza, classe G4 (in accordo alla norma EN 779)
n° 1 cavo di alimentazione elettrica 230 V – 50 Hz (1 fase + 1 neutro + 1 terra) provvisto di spina di tipo italiano o schuko (a scelta cliente: specificare in fase di ordine)


Su richiesta del cliente è possibile fornire le cappe chimiche:
- prive di motoventilatore interno
- con camera di lavoro interamente rivestita in acciaio inox
- con vetratura laterale in policarbonato fissa o con sportello incernierato


ACCESSORI

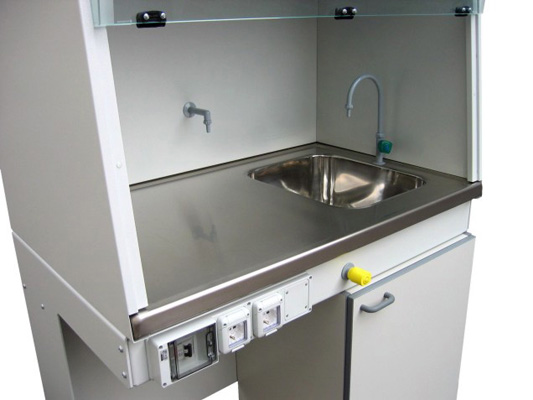

  •  Piani di lavoro in acciaio, vetrosteel o gress monolito lisci o con una o due vasche

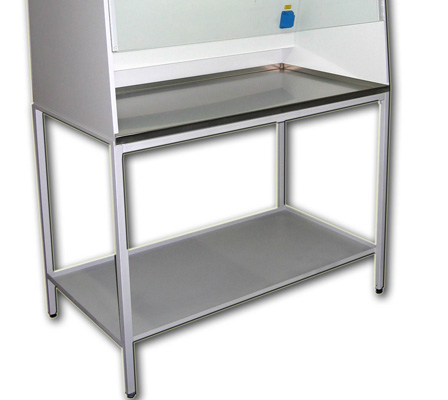

  • Supporti da pavimento in lamiera di acciaio, verniciatura a polvere epossidica  colore grigio chiarissimo (RAL 7035), piedini regolabili per il corretto posizionamento a terra.
  • Rubinetterie varie per gas, vuoto e liquidi (conformi a: DIN 12920, 12898, 12918, EN 12164/12165/12168, EN 13792)
  • Prese elettriche interne o esterne montate su telaio frontale
  • Lampada con lente di ingrandimento Rimsa
  • Lampada con braccio snodato a luce nera di Wood
  • Faretto orientabile Rimsa con lampada alogena 50 W
  • Sgabello altezza da pavimento regolabile (da 48 a 60 cm) con schienale e seduta in tessuto acrilico blu
  • Mobiletti e cassettiere
  • Mensola interna
  • Poggiabraccia frontale asportabile in gomma/gel per singolo operatore, lunghezza 30 cm
  • Decontaminante e detergente spray per tutte le superfici (confezione da 12 flaconi)
  • Accessori per eventuale canalizzazione all’esterno (diam. 250 mm)


FILTRI e PRFEFILTRI

  • Prefiltri di ricambio (confezione da 10 pz.)
  • Filtri assoluti HEPA H13, spessore 68 mm, efficienza 99,95%
  • Filtri a carboni attivi:
    C100 per solventi e acidi generici
    C100, tipo C7, carbone di cocco per etidio di bromuro, idrocarburi, acidi e solventi organici
    CI200 per formaldeide e glutaraldeide
    C100E per etere
    CI300 per ammine e ammoniaca
    CI400 per acidi inorganici
    CI410 per mercaptani
    CI-GH per mercurio
    CMS multistrato
    CI-RI per iodio



WALK IN_Schema stadi di filtrazione
ATTENZIONE!

Per mod. 80VS è necessario n°1 filtro per ogni stadio di filtrazione
Per mod. 120, 150 e 180 sono necessari n°2 filtri per ogni stadio di filtrazione





Cliccare qui per scaricare il depliant della cappa chimica “KIM”

Cliccare qui per scaricare il catalogo generale “Cappe chimiche e a flusso laminare”
